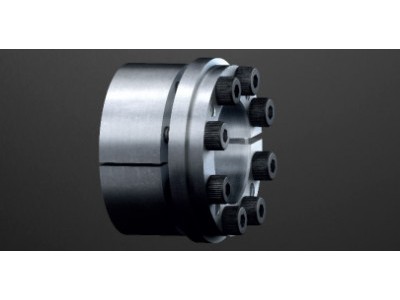

CLAMPEX KTR 201 42 x 75

										KTR 201
dxD (mm)	尺寸（mm）					脹緊螺絲 DIN EN ISO 4762-12.9 μ總＝0,14				可傳遞力矩或軸向力		在脹緊部件間的表面壓力		重量（kg）
	B	B1	B2	B3	D1	M
								KTR 200	KTR 201
42 x 75	59	51	35	30	81	M8	6	41	41	1290	61	136	76	1,02

德國KTR聯軸器相關介紹：

德國KTR聯軸器分為：
ROTEX 梅花彈性聯軸器，
POLY-NORM 彈性聯軸器（示例型號：POLY-NORM -AR）

BOWEX曲面齒聯軸器，
GEAREX鼓型齒聯軸器(示例型號：GEARex DB 10)

BOWEX FLE-PA柴油機法蘭聯軸器，
BOWEX ELASTIC高彈性法蘭聯軸器，
MONOLASTIC小型彈性法蘭聯軸器，
REVOLEX KX彈性套柱銷聯軸器，
RADEX-N膜片聯軸器，
REGIFLEX-N膜片聯軸器，
ROTEX GS無齒隙彈性聯軸器，
TOOLFLEX 波紋管聯軸器（示例型號：TOOLFLEX 12、TOOLFLEX 16、TOOLFLEX 5、TOOLFLEX 7、TOOLFLEX 9）

RADEX-NC膜片式伺服聯軸器，
MINEX-S磁性聯軸器（示例型號：MINEX- SB 608、MINEX-SA 224、MINEX-SA 3410）

德國KTR力矩限制器分為：
RUFLEX 力矩限制器，
SYNTEX 力矩限制器，
KTR-SI力矩限制器(示例型號：KTR-SI - FT5、KTR-SI -FT 3)

德國KTR脹緊套分為：
CLAMPEX脹緊套 KTR620，
CLAMPEX脹緊套 KTR603（示例型號：CLAMPEX KTR 603 14 x 38、CLAMPEX KTR 603 16 x 41、CLAMPEX KTR 603 24 x 50），CLAMPEX脹緊套KTR105，
CLAMPEX脹緊套KTR200/201(示例型號：CLAMPEX KTR 201 32 x 60、CLAMPEX KTR 201 42 x 75、CLAMPEX KTR 201 20 x 47)，CLAMPEX脹緊套KTR203/206，
CLAMPEX脹緊套KTR250，
CLAMPEX脹緊套KTR225，
CLAMPEX脹緊套KTR400，
CLAMPEX脹緊套KTR130，
CLAMPEX脹緊套KTR131，
CLAMPEX脹緊套KTR100，
CLAMPEX脹緊套KTR150。

德國KTR萬向節分為：
G型和GD型帶滑動軸承精密萬向節，H型和HD型帶滾針軸承精密萬向節，GA型和HA型可伸縮精密萬向節，精密萬向節GR和HR帶快速鎖緊裝置。

德國KTR鐘形罩分為：
PK，PL型規格從160，200，250，300，350，400，450，550，660，800，880

德國KTR冷卻器分為：
油冷卻器-鐘形罩內置油冷卻器 PIK，
油冷卻器—板式換熱器 PHE ，
油冷卻器-油水冷卻器 TAK，
油冷卻器-風冷卻器。

德國KTR油溫控制和監測分為：
液位計-帶油溫顯示型和標準型，
液位溫度開關、
透氣塞、
油位窺視鏡，
油溫傳感器、
溫度開關，
溫度控制器，
油溫加熱器。
德國KTR減振元件分為：
減振元件-電機減振條 DSM，
減振元件-D型和DT/DTV型減振環。

產品功能

自定心夾緊裝置
無需額外的集線器對中
在組裝夾緊裝置期間沒有軸向輪轂位移
由于軸向固定的輪轂，KTR 201傳遞的扭矩小于KTR 200

CLAMPEX ^®夾緊元件是軸-輪轂連接。它們允許在沒有鍵槽的情況下在圓柱形光滑軸和輪轂孔之間實現無間隙和非正向連接。夾緊元件通過集成螺釘夾緊，所述集成螺釘用于夾緊元件的非破壞性松開。這里KTR 150系列是唯一的例外。根據類型，僅通過松開螺釘或另外將夾緊裝置的各個元件彼此拉出來松開夾緊元件。

其中，CLAMPEX ^®夾緊元件是優選的，以替代滑鍵連接。
