德國Tschan彈性聯軸器Nor-Mex G系列

　　德國Tschan彈性聯軸器Nor-Mex G系列

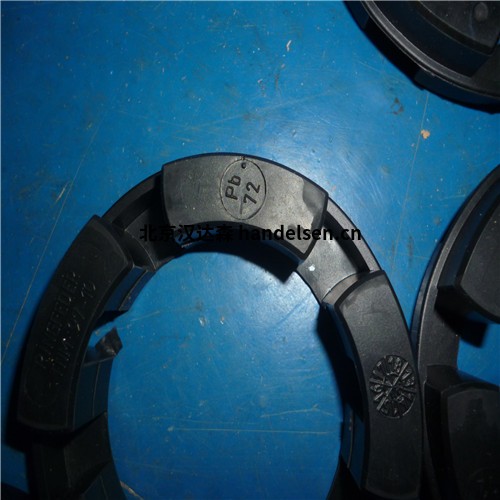

　　適用于：-Perbunan Pb72和/或Pb82的中間環，環境溫度為-40°C至+60°C



　　德國Tschan品牌簡介



　　德國Tschan成立于1924年，是為當地采礦業及鋼鐵業提供金屬加工的小企業，1954年開始用天然橡膠大規模生產彈性聯軸器。TSCHAN 成功地生產和提供世界各地的經濟和使用的優化耦合技術及非可移動的聯軸器的領先供應商之一。公司80年的豐富經驗驅動系統技術提供了廣泛的標準和特殊聯軸器以及非標準聯軸器。對TSCHAN的產品和服務，鑒于在先進的耦合技術的成果，新客戶的贊賞和忠實的客戶已經開始重視過去幾十年的努力，TSCHAN的專家將技術能力和經濟效益相結合。Tschan是世界領先的聯軸器供應商。TSCHAN的產品和服務創造完美結合的技術專長和經濟效率。



　　TSCHAN主要應用在鋼鐵行業、冶金、機械制造行業、電力、造紙、水泥、石油、木業等。



　　德國Tschan分類：



　　彈性聯軸器：1、TSCHAN-S系列2、TSCHAN-B系列3、NOR-MEX系列



　　剛繞聯軸器：1、POSIMIN-PHP系列2、POSIFLEX系列3、TSCHAN-TK系列



　　彈性體材質：聚氨酯(VK、、型)彈性體可以確保聯軸器兩端設備之間的絕緣。



　　Tschan彈性聯軸器



　　Tschan撓性聯軸器



　　Tschan彈性體材質



　　德國Tschan主要系列型號：



　　Tschan彈性聯軸器Nor-Mex G系列：適用于：-Perbunan Pb72和/或Pb82的中間環，環境溫度為-40°C至+60°C



　　彈性聯軸器Size Nor-Mex G 82：TCnom Pb72：48[Nm] ，TCpeak Pb72：100[Nm] ，TCnom Pb82：75[Nm] ，TCpeak Pb82：150[Nm] ，nmax：8000[min-1 ]



　　彈性聯軸器Size Nor-Mex G 97：TCnom Pb72：96[Nm] ，TCpeak Pb72：200[Nm] ，TCnom Pb82：150[Nm] ，TCpeak Pb82：210[Nm] ，nmax：7000[min-1 ]



　　彈性聯軸器Size Nor-Mex G 112：TCnom Pb72：150[Nm] ，TCpeak Pb72：310[Nm] ，TCnom Pb82：230[Nm] ，TCpeak Pb82：540[Nm] ，nmax：6000[min-1 ]



　　彈性聯軸器Size Nor-Mex G 128：TCnom Pb72：250[Nm] ，TCpeak Pb72：500[Nm] ，TCnom Pb82：380[Nm] ，TCpeak Pb82：650[Nm] ，nmax：5000[min-1 ]



　　彈性聯軸器Size Nor-Mex G 148：TCnom Pb72：390[Nm] ，TCpeak Pb72：800[Nm] ，TCnom Pb82：600[Nm] ，TCpeak Pb82：1350[Nm] ，nmax：4500[min-1 ]



　　Tschan撓性聯軸器Nor-Mex H系列：丁腈橡膠Pb72和/或Pb82的中間環，環境溫度為-40°C至+60°C



　　撓性聯軸器Size Nor-Mex H 67：TCnom Pb72：22[Nm] ，TCpeak Pb72：45[Nm] ，TCnom Pb82：35[Nm] ，TCpeak Pb82：75[Nm] ，nmax：10000[min-1 ]



　　撓性聯軸器Size Nor-Mex H 82：TCnom Pb72：48[Nm] ，TCpeak Pb72：100[Nm] ，TCnom Pb82：75[Nm] ，TCpeak Pb82：160[Nm] ，nmax：8000[min-1 ]



　　撓性聯軸器Size Nor-Mex H 97：TCnom Pb72：96[Nm] ，TCpeak Pb72：200[Nm] ，TCnom Pb82：150[Nm] ，TCpeak Pb82：340[Nm] ，nmax：7000[min-1 ]



　　撓性聯軸器Size Nor-Mex H 112：TCnom Pb72：150[Nm] ，TCpeak Pb72：310[Nm] ，TCnom Pb82：230[Nm] ，TCpeak Pb82：540[Nm] ，nmax：6000[min-1 ]



　　撓性聯軸器Size Nor-Mex H 128：TCnom Pb72：250[Nm] ，TCpeak Pb72：500[Nm] ，TCnom Pb82：380[Nm] ，TCpeak Pb82：860[Nm] ，nmax：5000[min-1 ]



　　Tschan撓性聯軸器TSCHAN-S SDD-5, SDDL-5系列：環境溫度在+30°C至+30°C的環境溫度范圍內，適用于環境溫度-30°C至-30°C



　　撓性聯軸器Size SDD-5 SDDL-5 100：nmax：7250[min-1 ] ，TKnom Pb72：40[Nm] ，TKmax Pb72：120[Nm] ，TKnom Pb82：70[Nm] ，TKmax Pb82：210[Nm]



　　撓性聯軸器Size SDD-5 SDDL-5 125：nmax：6000[min-1 ] ，TKnom Pb72：70[Nm] ，TKmax Pb72：210[Nm] ，TKnom Pb82：128[Nm] ，TKmax Pb82：385[Nm]



　　撓性聯軸器Size SDD-5 SDDL-5 145：nmax：5250[min-1 ] ，TKnom Pb72：120[Nm] ，TKmax Pb72：360[Nm] ，TKnom Pb82：220[Nm] ，TKmax Pb82：660[Nm]



　　撓性聯軸器Size SDD-5 SDDL-5 170：nmax：4500[min-1 ] ，TKnom Pb72：180[Nm] ，TKmax Pb72：540[Nm] ，TKnom Pb82：340[Nm] ，TKmax Pb82：1020[Nm]



　　撓性聯軸器Size SDD-5 SDDL-5 200：nmax：3750[min-1 ] ，TKnom Pb72：330[Nm] ，TKmax Pb72：990[Nm] ，TKnom Pb82：590[Nm] ，TKmax Pb82：1770[Nm]



　　Tschan撓性聯軸器TSCHAN-S SV系列：環境溫度在+30°C至+30°C的環境溫度范圍內，適用于環境溫度-30°C至-30°C



　　撓性聯軸器Size SV 100：nmax：7250[min-1 ] ，TKnom Pb72：40[Nm] ，TKmax Pb72：120[Nm] ，TKnom Pb82：70[Nm] ，TKmax Pb82：210[Nm]



　　撓性聯軸器Size SV 125：6000[min-1 ] ，TKnom Pb72：70[Nm] ，TKmax Pb72：210[Nm] ，TKnom Pb82：128[Nm] ，TKmax Pb82：385[Nm]



　　撓性聯軸器Size SV 145：5250[min-1 ] ，TKnom Pb72：120[Nm] ，TKmax Pb72：360[Nm] ，TKnom Pb82：220[Nm] ，TKmax Pb82：660[Nm]



　　撓性聯軸器Size SV 170：4500[min-1 ] ，TKnom Pb72：180[Nm] ，TKmax Pb72：540[Nm] ，TKnom Pb82：340[Nm] ，TKmax Pb82：1020[Nm]



　　撓性聯軸器Size SV 200：3750[min-1 ] ，TKnom Pb72：330[Nm] ，TKmax Pb72：990[Nm] ，TKnom Pb82：590[Nm] ，TKmax Pb82：1770[Nm]



　　德國Tschan主要型號：



　　Size Nor-Mex G 82



　　Size Nor-Mex G 97



　　Size Nor-Mex G 112



　　Size Nor-Mex G 128



　　Size Nor-Mex G 148



　　Size Nor-Mex G 168



　　Size Nor-Mex G 168



　　Size Nor-Mex G 194



　　Size Nor-Mex G 214



　　Size Nor-Mex G 240



　　Size Nor-Mex G 265



　　Size Nor-Mex G 295



　　Size Nor-Mex G 330



　　Size Nor-Mex G 370



　　Size Nor-Mex G 415



　　Size Nor-Mex G 480



　　Size Nor-Mex G 575



　　Size Nor-Mex H 67



　　Size Nor-Mex H 82



　　Size Nor-Mex H 97



　　Size Nor-Mex H 112



　　Size Nor-Mex H 128



　　Size Nor-Mex H 148



　　Size Nor-Mex H 168



　　Size Nor-Mex H 168



　　Size Nor-Mex H 194



　　Size Nor-Mex H 214



　　Size Nor-Mex H 240



　　Size Nor-Mex H 265



　　Size Nor-Mex H 295



　　Size Nor-Mex H 330



　　Size Nor-Mex H 370



　　Size Nor-Mex H 415



　　Size SDD-5 SDDL-5 100



　　Size SDD-5 SDDL-5 125



　　Size SDD-5 SDDL-5 145



　　Size SDD-5 SDDL-5 170



　　Size SDD-5 SDDL-5 200



　　Size SDD-5 SDDL-5 230



　　Size SDD-5 SDDL-5 260



　　Size SDD-5 SDDL-5 300



　　Size SDD-5 SDDL-5 360



　　Size SDD-5 SDDL-5 400



　　Size SV 100



　　Size SV 125



　　Size SV 145



　　Size SV 170



　　Size SV 200



　　Size SV 230



　　Size SV 260



　　Size SV 300



　　Size SV 360-650



　　Size SV 360-750



　　Size SV 400



　　Size SV 400-866



　　Size SV 400-1000



　　Size SV 400-1150
