Murtfeldt Spann-Box?規格30自動皮帶張緊器
Murtfeldt Spann-Box®規格30自動皮帶張緊器
Murtfeldt Spann-Box®規格30自動皮帶張緊器
S型材請選擇 ...原始材料“ S”®綠色原始材料“ S”®綠色材料“ S”®1000 S型材長度請選擇 ...S型（2,000mm）S型材（固定長度）S型材（固定長度）S型（2,000mm）
|
鏈號 DIN 8187
|
鏈條尺寸（英寸）
|
乙
|
H
|
b
|
H
|
2e + b
|
文章編號
|
電腦輔助設計
|
|
|---|---|---|---|---|---|---|---|---|---|
| 06B-3 | 3/8英寸x 7/32英寸 | 35 | 10 | 5.3 | 1.5 | 25.9 | 221010138 | ||
| 08B-3 | 1/2英寸x 5/16英寸 | 45 | 10 | 7.1 | 2.2 | 34.9 | 221010139 | ||
| 10B-3 | 5/8英寸x 3/8英寸 | 55 | 10 | 8.9 | 2.6 | 42.1 | 221010140 | ||
| 12B-3 | 3/4“ x 7/16” | 60 | 15 | 10.7 | 2.4 | 49.7 | 221010141 | ||
| 16B-3 | 1英寸x 17毫米 | 79.5 | 20 | 15.7 | 3.5 | 79.5 | 221010142 |
Murtfeldt Spann-Box®規格30自動皮帶張緊器 德國進口件
SPANN-BOX®尺寸30
|
DIN 8187鏈號
|
間距mm
|
英寸間距
|
單純形
|
雙工
|
三層
|
|---|---|---|---|---|---|
| ≤06B | – | – |  |
|
|
| 06B | 9,525 | 3/8 | |
|
|
| 08B | 12,7 | 1/2 | |
|
|
| 10B | 15,875 | 5/8 | |
|
|
| 12B | 19,05 | 3/4 | |
|
|
| 16B | 24,5 | 1個 | |
||
| 光 | 重 | ||||
| 張緊力 | 1個釋放的彈簧 | 58 – 32N | 132 – 60N | ||
| 2個釋放的彈簧 | 116 – 64N | 264 – 120N | |||
| 3個釋放的彈簧 | 174 – 96N | 396 – 180N | |||
| 張力距離 | 40毫米 | 40毫米 | |||

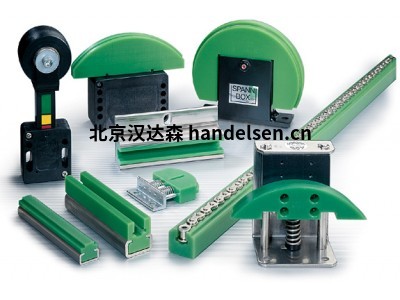

SPANN-BOX®類型概述
鏈條張緊器
小型張緊器
Murtfeldt Spann-Box®規格30自動皮帶張緊器
