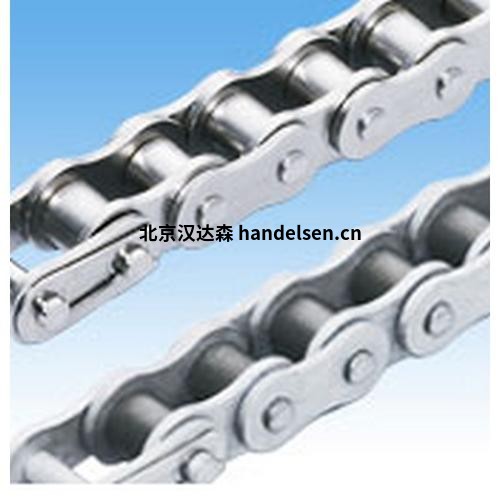

Wippermann滾子鏈Nr.：D 450，ISO Nr.：05 B-2
Wippermann滾子鏈Nr.：D 450，ISO Nr.：05 B-2
Wippermann新一代免維護鏈條，高效，經濟且可單獨配置。
| 劉流 QQ：2850590589 手機：18518172469 電話：010-64717020-112 傳真：010-84786709-666 郵件：sales21@handelsen.cn |
 |
 |
Wippermann新一代免維護鏈條，高效，經濟且可單獨配置。
鏈輪-完美協調
只有鏈條和鏈輪的完美配合，才能保證各部件之間的持久相互作用，因此更為經濟。因此，我們為所有鏈條類型提供優質鏈輪，鏈輪盤和特殊鏈輪。根據要求，我們還可為您的個性化應用生產經過驗證的Wippermann質量的定制鏈輪。
產業鏈-多樣性是我們的標準
我們提供廣泛的解決方案，從極為可靠的標準鏈到免維護的高性能鏈。此外，我們根據模塊化組件開發定制的驅動器解決方案。毫不妥協的質量可以滿足最高的耐磨性和耐腐蝕性要求。
配件-擴展功能
我們的工業鏈配件是您傳動概念的完美搭配。產品，例如用于滾子鏈的潤滑劑，塑料夾子和導軌以及鏈條張緊器和鏈節分離器，完善了我們的鏈條范圍。
Wippermann滾子鏈
根據ISO 606的滾子鏈，用于機械和工廠構造。
滾子鏈
滾子鏈廣泛用于機器和工廠的建設中。它們不僅用作驅動鏈和齒輪鏈，而且還用作齒條鏈，起重鏈和輸送鏈，以及在特殊設計中使用不同的驅動器進行運輸。借助合適的附件，滾子鏈條具有特殊的功能，因此可以滿足廣泛的應用。
滾子鏈的優點
傳動，輸送機和起重鏈的廣泛應用
帶有特殊鏈條附件的多功能功能
堅固耐用，不受溫度影響和污染
正傳動，無打滑
經濟
鏈規模以及單鏈和多鏈的廣泛服務
多種傳動比
較大的軸距可行，例如 B.在輸送系統中
宣布通過延長鏈條延長使用壽命
易于擴展和縮短
雙方均可驅動和輸出
無預載=無靜態軸承負荷
消防安全
聯系方式
歐式滾子鏈（ISO 606）
美式滾子鏈（ISO 606）
帶直板的滾子鏈條GL
由防銹和耐酸鋼制成的滾子鏈RF
免維護的滾子鏈Marathon和Marathon防銹
低維護的滾子鏈Biathlon和Biathlon KS
根據客戶要求的滾子鏈
帶緊固件的滾子鏈
長連桿滾子鏈（ISO 1275）
HX系列動力鏈
高度耐用的特種鏈
符合公司標準的滾子鏈
有效的涂層可提供最佳的腐蝕和磨損保護：
功能性涂層的使用大大擴展了滾子鏈的應用范圍。根據要求，鏈條組件可以例如。B.用化學鎳，鋅或鋅片顯著增加腐蝕防護。為了提高耐磨性，例如可以對鏈銷進行化學鍍鎳，氮化或硼化。
由防銹和耐酸鋼制成的滾子鏈特別適合有腐蝕風險的驅動器，也適用于極高或極低的溫度。因此，它們主要用于化學，食品和飲料行業。
滾子鏈的變體有：符合ISO 1275 的長鏈節鏈，GL系列帶直板的輸送鏈的滾子鏈，基于ISO 606的滾子鏈的動力鏈，對斷裂強度和疲勞強度有更高的要求。根據公司標準的滾子鏈條彌補了標準化鏈條的尺寸或可轉讓性能方面的空白。
產品型號：
Wippermann Nr.：440，ISO Nr.：03，重量：0.08kg/m
Wippermann Nr.：445，ISO Nr.：04，重量：0.15kg/m
Wippermann Nr.：450，ISO Nr.：05 B-1，重量：0.18kg/m
Wippermann Nr.：455，ISO Nr.：06 B-1，重量：0.41kg/m
Wippermann Nr.：D 450，ISO Nr.：05 B-2，重量：0.36kg/m
Wippermann Nr.：D 455，ISO Nr.：06 B-2，重量：0.86kg/m
Wippermann Nr.：T 450，ISO Nr.：05 B-3，重量：0,54kg/m
Wippermann Nr.：T 455，ISO Nr.：06 B-3，重量：1.18kg/m
Wippermann Nr.：455 GL，重量：0,41kg/m
Wippermann Nr.：462 GL，重量：0,78 kg/m
Wippermann Nr.：450 RF，重量：0,18kg/m
Wippermann Nr.：331 RF，重量：0,28kg/m
Wippermann Nr.：D450 RF ，重量：0,36 kg/m
Wippermann Nr.：D455 RF ，重量：0,78kg/m
Wippermann Nr.：T 455 RF ，重量：1,18kg/m
Wippermann Nr.：T 462 RF ，重量：2,01kg/m
Wippermann Nr.：440，ISO Nr.：03
產品參數：
間距：5mm
最小內部寬度：2.5mm
最大鏈節寬度：4.15mm
螺栓尺寸：7.4mm
關節面：0,06cm2
鏈節 Nr.：11.15
重量：0.08kg/m
滾子鏈
滾子鏈廣泛用于機器和工廠的建設中。它們不僅用作驅動鏈和齒輪鏈，而且還用作齒條鏈，起重鏈和輸送鏈，以及在特殊設計中使用不同的驅動器進行運輸。借助合適的附件，滾子鏈條具有特殊的功能，因此可以滿足廣泛的應用。
滾子鏈的優點
傳動，輸送機和起重鏈的廣泛應用
帶有特殊鏈條附件的多功能功能
堅固耐用，不受溫度影響和污染
正傳動，無打滑
經濟
鏈規模以及單鏈和多鏈的廣泛服務
多種傳動比
較大的軸距可行，例如 B.在輸送系統中
宣布通過延長鏈條延長使用壽命
易于擴展和縮短
雙方均可驅動和輸出
無預載=無靜態軸承負荷
消防安全
Wippermann滾子鏈Nr.：D 450，ISO Nr.：05 B-2
產品參數：
間距：6mm
最小內部寬度：2.8mm
內鏈節寬度：4.10mm
鏈節高度：4.25mm
直徑：4.00mm
低高度：5.0mm
重量：0.36kg/m
連接鏈接Nr.：11.15
滾子鏈
滾子鏈廣泛用于機器和工廠的建設中。它們不僅用作驅動鏈和齒輪鏈，而且還用作齒條鏈，起重鏈和輸送鏈，以及在特殊設計中使用不同的驅動器進行運輸。借助合適的附件，滾子鏈條具有特殊的功能，因此可以滿足廣泛的應用。
滾子鏈的優點
傳動，輸送機和起重鏈的廣泛應用
帶有特殊鏈條附件的多功能功能
堅固耐用，不受溫度影響和污染
正傳動，無打滑
經濟
鏈規模以及單鏈和多鏈的廣泛服務
多種傳動比
較大的軸距可行，例如 B.在輸送系統中
宣布通過延長鏈條延長使用壽命
易于擴展和縮短
雙方均可驅動和輸出
無預載=無靜態軸承負荷
消防安全
Wippermann Nr.：455 GL，重量：0,41kg/m
產品參數：
間距：9.525mm
內部寬度:5.72
內鏈節寬度:8.53
鏈節高度:8.66
直徑:6.35
螺栓:3.28
低高度:8.2
支撐高度:3.3
螺栓尺寸:13.5
關節面積：0.28cm2
重量：0,41kg/m
連接鏈接Nr.：4,7,11,12,15
有效的涂層可提供最佳的腐蝕和磨損保護：
功能性涂層的使用大大擴展了滾子鏈的應用范圍。根據要求，鏈條組件可以例如。B.用化學鎳，鋅或鋅片顯著增加腐蝕防護。為了提高耐磨性，例如可以對鏈銷進行化學鍍鎳，氮化或硼化。
由防銹和耐酸鋼制成的滾子鏈特別適合有腐蝕風險的驅動器，也適用于極高或極低的溫度。因此，它們主要用于化學，食品和飲料行業。
滾子鏈的變體有：符合ISO 1275 的長鏈節鏈，GL系列帶直板的輸送鏈的滾子鏈，基于ISO 606的滾子鏈的動力鏈，對斷裂強度和疲勞強度有更高的要求。根據公司標準的滾子鏈條彌補了標準化鏈條的尺寸或可轉讓性能方面的空白。
Wippermann 基本鏈
帶有標準驅動器的滾子鏈的構造為工廠和機械工程設計人員提供了很大的自由度，可以自行設計。標準化的驅動器形成用于將各個功能附件連接到我們的滾子鏈上的接口。
高度可變性是由于可能將不同類型的驅動器相互組合在一起，從而可以將它們以任意節距安裝在一側或兩側，也可安裝在單鏈，雙鏈或三鏈上。我們的產品包括用于標準滾子鏈（包括馬拉松，冬季兩項和RF）的多種標準驅動器。
驅動程序范圍概述
帶有一個或兩個穿孔的平板，可選帶內螺紋
帶一個或兩個穿孔的尖括號，可選帶內螺紋
帶有一個或兩個穿孔的通用尖括號，可選帶內螺紋
驅動銷形式F
鏈條螺栓在一側和兩側延伸
如果沒有足夠的標準化承運人范圍，Wippermann還可根據客戶要求提供帶有單獨設計的承運人的特殊鏈條。我們的聯系人員隨時可以提供！
傳動鏈的不同應用領域：
1，滾子鏈無銹，帶有角鋼或平板
滾子鏈帶一側角度的不銹鋼或帶螺栓的平板
根據DIN ISO 606的防銹滾子鏈在內部鏈節的一側安裝有角鋼支架。內角支架和外角支架具有相同的孔徑。各種設計都是可能的，例如外板是帶有壓入驅動銷的平板。這意味著支架-銷釘組合可用于例如固定客戶附件。對這些鏈條類型進行拉伸和成對鏡像測量，以便在較小的制造公差內實現精確定位。應用領域包括食品和制藥行業在內的各種不同包裝應用。
用途：輸送機技術/各種行業（包括制藥和食品行業）
2，滾子鏈不銹鋼，內外板成角度
滾子鏈無銹，帶有直的和一側成角度的內外板
根據DIN ISO 606的防銹滾子鏈具有一側直的特殊板。外板和內板成一定角度并具有通孔。因此，它們充當各種附件的驅動器，并充當要運輸貨物的精確定位。鏈條用于各種運輸任務，例如制藥行業中的無菌包裝產品。
用途：輸送機技術/各種行業（包括制藥）
3，帶加長特殊銷的特殊鏈
帶加長特殊螺栓的滾子鏈
根據DIN ISO 606的滾子鏈采用雙頭和三頭螺栓設計，該螺栓在一側和兩側加長，并具有用于鎖定彈簧，Seeger或E形環的凹槽，并具有用于開口銷或金屬線銷（牧羊人的桿）的孔作為固定元件。根據應用場合，可以實現不同的螺栓直徑和特殊形狀（溝槽等），從而可以使用這種類型的鏈條運輸不同的功能組件。
用途：輸送機技術/各個行業
產品型號：
Wippermann 基本鏈Nr.：450，鏈節間距：8mm
Wippermann 基本鏈Nr.：455，鏈節間距：9.525mm
Wippermann 基本鏈Nr.：331，鏈節間距：12.7mm
Wippermann 基本鏈Nr.：332，鏈節間距：12.7mm
Wippermann 基本鏈Nr.：455RF，鏈節間距：9.525mm
Wippermann 基本鏈Nr.：462RF，鏈節間距：12.7mm
Wippermann 基本鏈Nr.：450RF，鏈節間距：8mm
Wippermann 基本鏈Nr.：713，鏈節間距：25.4mm
Wippermann 基本鏈Nr.：717RF，鏈節間距：31.75mm
Wippermann 基本鏈Nr.：D455，鏈節間距：9.525mm
Wippermann 基本鏈Nr.：D501，鏈節間距：15.875mm
Wippermann 基本鏈Nr.：450
產品參數：
間距：8mm
最小內部寬度：3mm
內鏈節寬度：4.77mm
鏈節高度：4.90mm
直徑：5.00mm
低高度：7.1mm
帶有標準驅動器的滾子鏈的構造為工廠和機械工程設計人員提供了很大的自由度，可以自行設計。標準化的驅動器形成用于將各個功能附件連接到我們的滾子鏈上的接口。
高度可變性是由于可能將不同類型的驅動器相互組合在一起，從而可以將它們以任意節距安裝在一側或兩側，也可安裝在單鏈，雙鏈或三鏈上。我們的產品包括用于標準滾子鏈（包括馬拉松，冬季兩項和RF）的多種標準驅動器。
驅動程序范圍概述
帶有一個或兩個穿孔的平板，可選帶內螺紋
帶一個或兩個穿孔的尖括號，可選帶內螺紋
帶有一個或兩個穿孔的通用尖括號，可選帶內螺紋
驅動銷形式F
鏈條螺栓在一側和兩側延伸
如果沒有足夠的標準化承運人范圍，Wippermann還可根據客戶要求提供帶有單獨設計的承運人的特殊鏈條。我們的聯系人員隨時可以提供！
傳動鏈的不同應用領域：
1，滾子鏈無銹，帶有角鋼或平板
滾子鏈帶一側角度的不銹鋼或帶螺栓的平板
根據DIN ISO 606的防銹滾子鏈在內部鏈節的一側安裝有角鋼支架。內角支架和外角支架具有相同的孔徑。各種設計都是可能的，例如外板是帶有壓入驅動銷的平板。這意味著支架-銷釘組合可用于例如固定客戶附件。對這些鏈條類型進行拉伸和成對鏡像測量，以便在較小的制造公差內實現精確定位。應用領域包括食品和制藥行業在內的各種不同包裝應用。
用途：輸送機技術/各種行業（包括制藥和食品行業）
2，滾子鏈不銹鋼，內外板成角度
滾子鏈無銹，帶有直的和一側成角度的內外板
根據DIN ISO 606的防銹滾子鏈具有一側直的特殊板。外板和內板成一定角度并具有通孔。因此，它們充當各種附件的驅動器，并充當要運輸貨物的精確定位。鏈條用于各種運輸任務，例如制藥行業中的無菌包裝產品。
用途：輸送機技術/各種行業（包括制藥）
3，帶加長特殊銷的特殊鏈
帶加長特殊螺栓的滾子鏈
根據DIN ISO 606的滾子鏈采用雙頭和三頭螺栓設計，該螺栓在一側和兩側加長，并具有用于鎖定彈簧，Seeger或E形環的凹槽，并具有用于開口銷或金屬線銷（牧羊人的桿）的孔作為固定元件。根據應用場合，可以實現不同的螺栓直徑和特殊形狀（溝槽等），從而可以使用這種類型的鏈條運輸不同的功能組件。
用途：輸送機技術/各個行業
Wippermann 基本鏈Nr.：713RF，鏈節間距：25.4mm
間距 ：25.4mm
內部寬度 ：7.75mm
內鏈節寬度 ：11.3mm
鏈節高度 ：11.43mm
直徑 ：8.51mm
低高度 ：11.8mm
帶有標準驅動器的滾子鏈的構造為工廠和機械工程設計人員提供了很大的自由度，可以自行設計。標準化的驅動器形成用于將各個功能附件連接到我們的滾子鏈上的接口。
高度可變性是由于可能將不同類型的驅動器相互組合在一起，從而可以將它們以任意節距安裝在一側或兩側，也可安裝在單鏈，雙鏈或三鏈上。我們的產品包括用于標準滾子鏈（包括馬拉松，冬季兩項和RF）的多種標準驅動器。
驅動程序范圍概述
帶有一個或兩個穿孔的平板，可選帶內螺紋
帶一個或兩個穿孔的尖括號，可選帶內螺紋
帶有一個或兩個穿孔的通用尖括號，可選帶內螺紋
驅動銷形式F
鏈條螺栓在一側和兩側延伸
如果沒有足夠的標準化承運人范圍，Wippermann還可根據客戶要求提供帶有單獨設計的承運人的特殊鏈條。我們的聯系人員隨時可以提供！
傳動鏈的不同應用領域：
1，滾子鏈無銹，帶有角鋼或平板
滾子鏈帶一側角度的不銹鋼或帶螺栓的平板
根據DIN ISO 606的防銹滾子鏈在內部鏈節的一側安裝有角鋼支架。內角支架和外角支架具有相同的孔徑。各種設計都是可能的，例如外板是帶有壓入驅動銷的平板。這意味著支架-銷釘組合可用于例如固定客戶附件。對這些鏈條類型進行拉伸和成對鏡像測量，以便在較小的制造公差內實現精確定位。應用領域包括食品和制藥行業在內的各種不同包裝應用。
用途：輸送機技術/各種行業（包括制藥和食品行業）
2，滾子鏈不銹鋼，內外板成角度
滾子鏈無銹，帶有直的和一側成角度的內外板
根據DIN ISO 606的防銹滾子鏈具有一側直的特殊板。外板和內板成一定角度并具有通孔。因此，它們充當各種附件的驅動器，并充當要運輸貨物的精確定位。鏈條用于各種運輸任務，例如制藥行業中的無菌包裝產品。
用途：輸送機技術/各種行業（包括制藥）
3，帶加長特殊銷的特殊鏈
帶加長特殊螺栓的滾子鏈
根據DIN ISO 606的滾子鏈采用雙頭和三頭螺栓設計，該螺栓在一側和兩側加長，并具有用于鎖定彈簧，Seeger或E形環的凹槽，并具有用于開口銷或金屬線銷（牧羊人的桿）的孔作為固定元件。根據應用場合，可以實現不同的螺栓直徑和特殊形狀（溝槽等），從而可以使用這種類型的鏈條運輸不同的功能組件。
用途：輸送機技術/各個行業
Wippermann板式鏈
用于起重機，提升機和提升設備的葉片鏈
葉片鏈根據ISO 4347進行了標準化。它們被用作起重機，起重機和提升設備中的負載鏈，以及用于承受配重和在負載下傳遞反向運動。
這些標準根據滾子鏈標準ISO 606系列B（歐洲型）的鏈組件區分LL系列的葉鏈和根據ISO 606系列A標準（美國型）的鏈組件的LH系列（也包括BL系列）鏈條。 ，
葉片鏈被構造為鏈接鏈，并且由于其設計而無需鏈輪的干預即可工作。綁帶（外綁帶x內綁帶）的綁帶是可變的，可以根據負載選擇。鏈條末端的內外鏈節使葉片鏈可以輕松固定到相應的貨叉。
根據公司標準，重型U系列的葉片鏈適用于特別高的負載。
應用實例：抓樹
動態重型Wippermann鏈條抓取原木
Wippermann葉片鏈的特殊生產可確保板的均勻加載，從而使抓取器機構發揮最佳性能。
任務：
造紙工業從原材料木材的加工開始。為了盡可能安全有效地裝載木材，各種建筑機械制造商都專門從事原木的處理?？撤淠静⑶宄龢渲?，將其運輸或堆疊以進行進一步處理。為此使用帶有抓爪系統的特殊機器。在此應用程序中，鏈條必須包裹整個樹干包并安全地固定它們。
解：
在用特殊設備裝載木材時，使用了我們為滿足最高要求而設計的U系列專用Wippermann葉鏈。我們的葉子鏈主要用于將樹干包裝的上部固定在抓具系統中。精巧的運動學確保了最佳地利用作用在夾持器機構上的力。最多可以安全地同時拾起15個樹干。
由于一個主干永遠不會與另一個主干相同，因此作用在鏈條上的力是非常不同的。因此，使用的Wippermann葉片鏈必須提供足夠的負載儲備。
與標準版的飛輪鏈條壓配合在外板上，內板的滑動座相反，U系列飛輪鏈條的特殊之處在于每個板上的滑座。凸耳使用特殊的墊圈固定。這種Wippermann構造的優點是鏈板上的載荷分布更均勻，從而極大地改善了鏈條的動態性能。在這種特殊的結構中，葉片鏈的動態壽命最多可增加30％。
除了我們鏈條的特殊設計功能外，我們使用的材料質量也起著重要作用。我們的鏈條的凸舌和螺栓由優質鋼制成。為了確保鏈條各組成部分的質量和穩定性穩定，我們依靠熱處理過程中的連續過程監控來調整最終強度和延展性。
產品型號：
Wippermann Nr.：F 122，ISO Nr.： LL 0822 ，重量： 0,39kg/m
Wippermann Nr.：F 124，ISO Nr.： LL 0844 ，重量： 0.74kg/m
Wippermann Nr.：F 126，ISO Nr.： LL 0866 ，重量： 1.1kg/m
Wippermann Nr.：F 152，ISO Nr.： LL 1022 ，重量： 0.5kg/m
Wippermann Nr.：F 154，ISO Nr.： LL 1044 ，重量： 0.96kg/m
Wippermann Nr.：F 156，ISO Nr.： LL 1066 ，重量： 1.39kg/m
Wippermann Nr.：FU 154，重量：1.2kg/m
Wippermann Nr.：FU 156，重量：1.8kg/m
Wippermann Nr.：FU 158，重量：2.3kg/m
Wippermann Nr.：FU 156S，重量：2.1kg/m
Wippermann Nr.：FU 194，重量：1.4kg/m
Wippermann Nr.：F 384 U，重量：9,1kg/m
Wippermann Nr.：F 386 U，重量：12.5kg/m
Wippermann Nr.：F 388 U，重量：16.5kg/m
Wippermann Nr.：BL 544，ISO Nr.：LH 1044 ，重量： 1.86kg/m
Wippermann Nr.：BL 54
Wippermann Nr.：F 122，ISO Nr.： LL 0822
產品參數：
標稱間距：12.700mm
螺栓寬度：9.0mm
標簽寬度：6.4mm
螺栓直徑：4.45mm
標簽厚度：1.55
標簽高度：10.7
關節面積：0.138cm2
重量： 0,39kg/m
Wippermann板式鏈
用于起重機，提升機和提升設備的葉片鏈
葉片鏈根據ISO 4347進行了標準化。它們被用作起重機，起重機和提升設備中的負載鏈，以及用于承受配重和在負載下傳遞反向運動。
這些標準根據滾子鏈標準ISO 606系列B（歐洲型）的鏈組件區分LL系列的葉鏈和根據ISO 606系列A標準（美國型）的鏈組件的LH系列（也包括BL系列）鏈條。 ，
葉片鏈被構造為鏈接鏈，并且由于其設計而無需鏈輪的干預即可工作。綁帶（外綁帶x內綁帶）的綁帶是可變的，可以根據負載選擇。鏈條末端的內外鏈節使葉片鏈可以輕松固定到相應的貨叉。
根據公司標準，重型U系列的葉片鏈適用于特別高的負載。
應用實例：抓樹
動態重型Wippermann鏈條抓取原木
Wippermann葉片鏈的特殊生產可確保板的均勻加載，從而使抓取器機構發揮最佳性能。
任務：
造紙工業從原材料木材的加工開始。為了盡可能安全有效地裝載木材，各種建筑機械制造商都專門從事原木的處理?？撤淠静⑶宄龢渲?，將其運輸或堆疊以進行進一步處理。為此使用帶有抓爪系統的特殊機器。在此應用程序中，鏈條必須包裹整個樹干包并安全地固定它們。
解：
在用特殊設備裝載木材時，使用了我們為滿足最高要求而設計的U系列專用Wippermann葉鏈。我們的葉子鏈主要用于將樹干包裝的上部固定在抓具系統中。精巧的運動學確保了最佳地利用作用在夾持器機構上的力。最多可以安全地同時拾起15個樹干。
由于一個主干永遠不會與另一個主干相同，因此作用在鏈條上的力是非常不同的。因此，使用的Wippermann葉片鏈必須提供足夠的負載儲備。
與標準版的飛輪鏈條壓配合在外板上，內板的滑動座相反，U系列飛輪鏈條的特殊之處在于每個板上的滑座。凸耳使用特殊的墊圈固定。這種Wippermann構造的優點是鏈板上的載荷分布更均勻，從而極大地改善了鏈條的動態性能。在這種特殊的結構中，葉片鏈的動態壽命最多可增加30％。
除了我們鏈條的特殊設計功能外，我們使用的材料質量也起著重要作用。我們的鏈條的凸舌和螺栓由優質鋼制成。為了確保鏈條各組成部分的質量和穩定性穩定，我們依靠熱處理過程中的連續過程監控來調整最終強度和延展性。
Wippermann Nr.：FU 154，重量：1.2kg/m
產品參數：
標稱間距：15.875mm
螺栓寬度：17.1mm
標簽寬度：14.5mm
螺栓直徑：5.08mm
標簽厚度：1.65mm
標簽高度：14.4mm
關節面積：0.350cm2
重量： 1.2kg/m
Wippermann板式鏈
用于起重機，提升機和提升設備的葉片鏈
葉片鏈根據ISO 4347進行了標準化。它們被用作起重機，起重機和提升設備中的負載鏈，以及用于承受配重和在負載下傳遞反向運動。
這些標準根據滾子鏈標準ISO 606系列B（歐洲型）的鏈組件區分LL系列的葉鏈和根據ISO 606系列A標準（美國型）的鏈組件的LH系列（也包括BL系列）鏈條。 ，
葉片鏈被構造為鏈接鏈，并且由于其設計而無需鏈輪的干預即可工作。綁帶（外綁帶x內綁帶）的綁帶是可變的，可以根據負載選擇。鏈條末端的內外鏈節使葉片鏈可以輕松固定到相應的貨叉。
根據公司標準，重型U系列的葉片鏈適用于特別高的負載。
應用實例：抓樹
動態重型Wippermann鏈條抓取原木
Wippermann葉片鏈的特殊生產可確保板的均勻加載，從而使抓取器機構發揮最佳性能。
任務：
造紙工業從原材料木材的加工開始。為了盡可能安全有效地裝載木材，各種建筑機械制造商都專門從事原木的處理?？撤淠静⑶宄龢渲?，將其運輸或堆疊以進行進一步處理。為此使用帶有抓爪系統的特殊機器。在此應用程序中，鏈條必須包裹整個樹干包并安全地固定它們。
解：
在用特殊設備裝載木材時，使用了我們為滿足最高要求而設計的U系列專用Wippermann葉鏈。我們的葉子鏈主要用于將樹干包裝的上部固定在抓具系統中。精巧的運動學確保了最佳地利用作用在夾持器機構上的力。最多可以安全地同時拾起15個樹干。
由于一個主干永遠不會與另一個主干相同，因此作用在鏈條上的力是非常不同的。因此，使用的Wippermann葉片鏈必須提供足夠的負載儲備。
與標準版的飛輪鏈條壓配合在外板上，內板的滑動座相反，U系列飛輪鏈條的特殊之處在于每個板上的滑座。凸耳使用特殊的墊圈固定。這種Wippermann構造的優點是鏈板上的載荷分布更均勻，從而極大地改善了鏈條的動態性能。在這種特殊的結構中，葉片鏈的動態壽命最多可增加30％。
除了我們鏈條的特殊設計功能外，我們使用的材料質量也起著重要作用。我們的鏈條的凸舌和螺栓由優質鋼制成。為了確保鏈條各組成部分的質量和穩定性穩定，我們依靠熱處理過程中的連續過程監控來調整最終強度和延展性。
