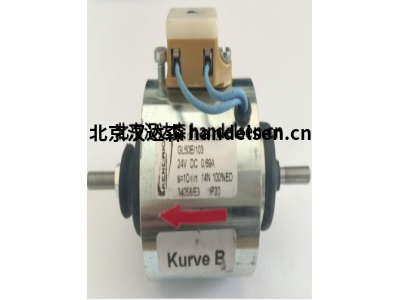

kendrion 離合器41 92613B00

譚晶 QQ：2853369887   手機：18518172492 電話：010-64717020-116 傳真：010-84786709-666 郵件：sales9@handelsen.cn

離合器，離合器組合式

離合器制動組合

安裝時不設置

我們的kendrion離合器制動組合

在高性能后處理機器上，離合器制動組合指示Takt。

kendrion的電磁鐵離合器和電磁鐵制動器分別傳輸旋轉和。制動力矩在干運行中摩擦確定。如果是平直流電壓，力矩傳輸會發生扭轉。
錨件的預應力環形彈簧確保了在無應力狀態下的殘馀自由空氣。離合器和制動器適用于任何安裝位置，幾乎無需維護。安裝在連續軸上。本裝置僅使用兩個螺釘固定，并可正常工作

機室內一切運轉正常

Kendrion離合器，Kendrion執行器、Kendrion電磁閥、Kendrion電磁鐵

kendrion電磁鐵離合器用于工業領域，如十字路口、貨幣機械、機床或醫療工程。在汽車領域，kendrion的離合器和驅動技術主要用于公共汽車、廢車和消防車，確保發動機冷卻，確保出行便利，并確保發動

Kendrion是一家為歐洲，美國和亞洲汽車和工業市場客戶提供創新，高質量電磁執行器和相關子系統的開發商，解決方案提供商，制造商和營銷商。 我們的產品用于各種日常設備，如汽車，卡車，電梯，自動取款機，飲料機，報紙印刷機，醫療設備，空調設備和無數其他項目。 在我們服務的大多數市場中，我們處于領xian地位。

工業生產線的直流夾持電磁閥分為兩種不同的設計和變型。它們有圓形或矩形設計可供選擇。 在系統“電磁保持螺線管”和“永磁保持螺線管”。 可以通過附加非磁性箔來避免輕微部件。該保持系統以非常低的工作電流工作，無磨損（免維護）。

這些保持螺線管由永磁保持系統和激勵繞組組成，永磁保持系統用于保持鐵磁工件，激勵繞組在接通時中和保持表面處的磁場。 由于這個原理，這些保持螺線管優選地用于需要長保持時間并且裝置僅在短時間內接通的情況。

優勢
■氣隙小的最大保持力
■設計緊湊
■歧管連接選項
■優化的銅和鐵比率

Kendrion發動機冷卻系統安全，高效，舒適，耐用和環保是對驅動技術的主要要求商務車輛。 近40年來，這些科目都有一直是Kendrion商用車系統的重點。 我們為所有領先的汽車制造商提供智能解決方特別是在發動機冷卻方面。

選購型號示例如下：

Kendrion  GT015B011

Kendrion  GT018B001

Kendrion  GT025B001

Kendrion  GT032B001

Kendrion  GT040B001

Kendrion  GT050B001

Kendrion  GT063B001

Kendrion  GT070B001

Kendrion  GT080B001

Kendrion  GT090B001

Kendrion  GT100B001

Kendrion  GT150B001

Kendrion  GT180B001

Kendrion  GT250B001

Kendrion  GT015H050

Kendrion  GT020H030

Kendrion  GT025H060

Kendrion  GT030H060

Kendrion  GT040H060

Kendrion  GT050H170

Kendrion  GT060H050

Kendrion  GT070H130

Kendrion  GT080H040

Kendrion  GT090H050

Kendrion  GT100H030

高扭矩永磁制動器



高扭矩系列

額定扭矩范圍（Nm）

0.1 Nm至300Nm



本產品結合了永磁制動器眾所周知的特性——由于重新設計了磁路，本產品具有更多優點，例如在相同尺寸和功耗下具有更高扭矩，以及在整個使用壽命過程中和在寬溫度范圍內保持恒定的高扭矩。



特征



比同尺寸PM系列具有更高扭矩

在整個使用壽命過程中和寬溫度范圍內保持恒定的高扭矩

-15°C至+120°C，可選配-40°C



應用



本產品用于跟傳統永磁制動器相同的用途。

伺服電機

醫療工程

操作技術

包裝機械



關于高扭矩系列



高扭矩系列結合了永磁制動器眾所周知的特性——由于重新設計了磁路，本產品具有更多優點，例如在相同尺寸和功耗下具有更高扭矩，以及在整個使用壽命過程中和在寬溫度范圍內保持恒定的高扭矩



規格與技術明細





標稱扭矩范圍： 0.1 Nm - 300 Nm

電壓： DC 24 V

保護等級： IP 00

溫度范圍： -15°C至+120°C







型號86 611..H00 - 面安裝14.120.xx.2xx

標準額定電壓24 VDC，205 VDC

防護等級IP 00

熱等級F（B為14.120.xx.2xx）

標稱扭矩0.01至120 Nm

選項：有機摩擦墊

注意：請注意一般情況

有關數據表和相應操作手冊的信息。 設計可能會有變化。

型號:

Kendrion制動器 8661102K

Kendrion制動器 8661103H

Kendrion制動器 8661104H

Kendrion制動器 8661106H

Kendrion制動器 8661107H

Kendrion制動器 8661109H

Kendrion制動器 8661111H

Kendrion制動器 8661114H

Kendrion制動器 8661116H





永磁制動器是一種新型的可調恒扭矩輸出設備。其輸出軸和本體之間通過磁性副聯接，在輸出軸上提供穩定的制動扭矩?？梢灶A設并精確控制張力，張力穩定可靠，結構簡單，使用壽命長，安裝、調整方便。



產品特點



穩定的轉差轉矩



永磁制動器具有穩定的扭矩，不受到轉差的影響。靜止和轉動時扭矩不變。因此，從最低轉速到最高轉速，扭矩始終恒定。不受時間、溫度、速度或其他系統影響而變化。



快速精確的張力設定與調整



設有刻度以確定張力，重復性好?？梢栽谧畲笈c最小值之間連續調整，得到最優化的張力滿足特殊需要。節約停車調整時間。



無需外加控制器或電源



安裝簡單，無需監護和外加控制器，節省總的使用成本。



性能可靠



從靜態到動態張力無突變。運轉時能提供恒定張力，停車時可保持張力，使成品質量穩定，提高生產效率。壽命長，無磨損?？蓪崿F柔性啟動和剎車，并可實現過載保護。









使用

永磁制動器可以作為制動器或離合器使用?？蓞⒁姂檬纠?。



當作為制動器使用時，一般用法是固定其本體，輸出軸產生扭矩，給卷取對象施加負載。若在輸出軸上安裝過線導輪，繞包的線上即可產生恒定的張力?？蓮V泛運用在需要提供恒定張力的電線電纜、光纖光纜、纖維、紡織、編織等機械中。在線纜、光纜機械中，可用作束線機，絞線機，繞線機，漆包機，拉絲機等機械的收放線張力器使用。在繞線機上可作為放線張力控制器使用。也可作為電機、發動機、變速箱等設備的測試負載使用。



當作為離合器使用時，本體和出軸皆可以作為輸入或輸出端。此時，可作為柔性的聯軸器，柔性啟動并傳遞恒定扭矩。當負載過大時，產生滑差打滑，保護整機。



組成：

主要由定子和轉子2部分組成。定子主要由定子座支架，永磁鐵，骨架，漆包線，環氧灌封膠，摩擦功能面。轉子主要由鋁襯套和銜鐵等摩擦材料組成。

永磁剎車器轉子通過轉子軸套，安裝在伺服電機軸上；轉子鋁板上安放有銜鐵；銜鐵和鋁板通過鉚接等工藝組裝一體，他們之間夾有彈簧。（此種彈簧只會軸向拉伸，不會旋轉,如下圖。）定子支架里面設計有耐高溫的稀土永磁體，絕緣骨架，和繞制在骨架上的銅線包組成。





定子漆包線通上直流電后，形成的磁場和永磁體的磁場極性相反，磁路抵消，轉子銜鐵釋放開，可以自由旋轉；當定子線圈失電后，定子只剩下永磁體形成單磁路，吸合轉子銜鐵，和定子的摩擦功能面摩擦產生保持轉矩。



永磁式制動器的安裝



由于的定子存在強磁性，安裝環境要求較高，不能有金屬粉塵和毛刺等粘附在摩擦面上。氣隙要自己調整，控制在允許范圍內才能達到最好性能。安裝過程相對復雜（電勵磁型制動器氣隙出廠前已經調好）。



型號86 621..H00 - 法蘭安裝14.120.xx.1xx

標準額定電壓24 VDC，205 VDC

防護等級IP 00

熱等級F（B為14.120.xx.1xx）

標稱扭矩0.01至120 Nm

選項：有機摩擦墊

注意：請注意一般情況

有關數據表和相應操作手冊的信息。

設計可能會有變化。

型號:

Kendrion制動器 8662103H

Kendrion制動器 8662104H

Kendrion制動器 8662106H

Kendrion制動器 8662107H

Kendrion制動器 8662109H

Kendrion制動器 8662111H

Kendrion制動器 8662114H

Kendrion制動器 8662116H

01 320P/EM系列

永磁電吸持磁體



額定功率：

1 - 40 W

吸持力：

8 - 3500 N

特征

尺寸：Ø12 - 150 mm

保持力：8 - 3,500 N.



技術數據：標準額定電壓：24 V DC

 工作周期：25％ED / 100％ED

 絕緣等級：E

安全注意事項：永久磁鐵的吸引力或排斥力可能會因突然碰撞而導致皮膚松弛，即使是較大的碰撞也是如此



永磁電吸持磁體包含一個用于吸持鐵磁工件的永磁吸持系統。額外集成的激勵線圈用來中和吸持表面的永磁磁場。



特點



通過無電流吸持來節約能源

吸持力大

中和后無剩磁



應用領域



安全工程

醫學工程

機械制造



產品資料



康德瑞恩工業系列永磁電吸持磁體包含圓形和方形的所有永磁電磁吸持系統。



這些磁體包含一塊永磁體，它與一個激勵線圈一起安裝在此殼體內。在斷電狀態下打開的磁路能夠在無電流情況下安全地吸持鐵磁工件。當直流激勵線圈通電時，永磁磁場就會在吸持表面中和，吸持的工件就可以取下來。這些磁系統的能源效率很高，因為只要簡單地往磁體通電就可以釋放工件。這種磁體特別適用于在無能源消耗情況下吸持時間較長的場合，以及負載必須能在停電時仍安全可靠地進行吸持的場合。







作為這些磁系統的一家制造商，康德瑞恩提供下列標準型號：



01 320系列：圓形永磁（電）吸持磁體，直徑為20-150mm



01 310系列：方形永磁（電）吸持磁體，長度為150和200mm



PEM系列：圓形永磁（電）吸持磁體，直徑為12-25mm背面有一根安裝用的螺紋桿。



當電樞板直接并完全位于表面上時，這種磁體就能達到最大的吸持力。吸持力范圍從8到3,500 N。



本產品根據DIN VDE 0580標準來制造和測試。



型號:

kendrion電磁閥 01 32002B00

kendrion電磁閥 01 32003B00

kendrion電磁閥 01 32005B00

kendrion電磁閥 01 32007B00

kendrion電磁閥 01 32009B00

kendrion電磁閥 01 32010B00

kendrion電磁閥 01 32015B00

kendrion電磁閥 01 32003A1



 我們的優勢：

1）渠道廣泛，國內有代理，或者有客戶保護廠家不賣的產品，只要您能提供型號，我們同樣可以從德國的分銷商來采購。

2）價格合理，繞過層層代理，最大限度的讓利給客戶。

3）直接從德國廠家采購，保證所有產品均為原裝正品。

4）德國倉庫每周三統一拼箱發貨，極大節約了物流成本。

5）德國工程師為您提供專業的售前及售后技術咨詢服務。



北京漢達森德國本土采購，拼箱發貨報關，德國技術支持，終身售后服務，貨期保證，價格公道，歡迎垂詢!如需更多信息歡迎垂詢漢達森品牌專員譚晶18518172492。
