德國WST SPANNSYSTEME夾緊元件



一、德國WST SPANNSYSTEME公司介紹

WST SPANNSYSTEME公司位于德國Dissen工業區，在這里生產用于工業的夾緊元件。他們所有的產品以及夾緊技術的附件都可以滿足最高的要求，并保證最佳的結果和較長的使用壽命。從膨脹軸到卷管軸再到機械膨脹夾頭：他們公司提供廣泛的產品。但是，有時候現有產品無法滿足客戶需求，需要單獨開發夾緊元件，WST的設計工程師會為每種需求找到解決方案。



二、德國WST SPANNSYSTEME部分產品介紹

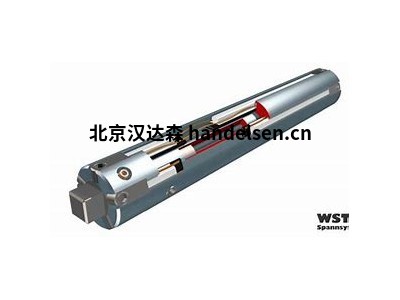

1.WST SPANNSYSTEME膨脹軸SWY

WST根據客戶的技術數據(例如扭矩傳遞，撓度和膨脹軸的最大負載)計算和設計每個SWY膨脹軸。他們根據客戶要求單獨制造軸承軸頸。用加氣槍將壓縮空氣加壓到大約6巴穿過徑向或軸向布置的填充閥進入外部扁平軟管，從而將連續的夾緊桿壓在繞組芯上。這意味著可以夾緊幾個寬度不同的窄繞組芯。排氣時，張緊桿會通過已安裝的彈簧滑回凹槽中，以便輕松卸下面板。如果SWY膨脹軸配備了預對中桿，則繞組芯會沿膨脹寬度自動對齊。釋放兩個夾緊件可以輕松拉出夾緊桿和軟管。SWY膨脹軸可用于內徑為70-400 mm的繞組芯。根據要求，也可以提供其他尺寸的膨脹軸。



2.WST SPANNSYSTEME伸縮軸UMW

伸縮軸UMW使用填充手槍時，壓縮空氣被軸向或徑向推動通過填充閥，壓力大約為6 bar或通過固定的空氣供應到外部扁平軟管中。通過將夾緊桿向外壓在切割襯套上，可以防止切割襯套的橫向移動或滑動。動態平衡的下刀片軸的軸身經過硬質鍍鉻處理，并以很小的公差磨削到切割襯套的內徑，因此下刀片可以輕松移動。伸縮軸UMW可用于內徑為70-400 mm的繞組芯。



3.WST SPANNSYSTEME芯軸SZX

芯軸SZX根據捆包重量，捆包寬度和扭矩，支撐管配備了許多獨立操作的夾緊元件。填充閥向內部橡膠軟管填充約3磅，6巴的空氣，以便將夾緊元件向外壓。為了防止各種類型的鐵芯滑入，使用由具有縱向或橫向凹槽的不同材料制成的夾緊元件。支撐管也可以由鋼，鋁或碳纖維增強塑料制成。



4.WST SPANNSYSTEME卡盤SPL

SPL卡盤集成在卡盤外殼中的具有免維護涂層的圓錐形夾緊楔塊通過氣動或機械卡盤向外壓，以利于傳遞動力。這會在自鎖區域拉緊物料包?？梢酝ㄟ^軸軸向或在卡盤徑向填充SPL卡盤中的空氣。氣缸連接尺寸根據草捆重量和扭矩設計。根據應用情況，活塞可以使用特殊密封件由鋁或鋼制成。固定在夾緊頭外殼中的夾緊楔塊可以防止彈出。為了夾緊更大的繞組芯直徑，可以將適配器滑到卡頭上。



供應部分產品型號

1.WST SPANNSYSTEME

①膨脹軸SWY

②膨脹軸SWX

③膨脹軸FSW

④膨脹軸SWL

⑤膨脹軸LZW



2.WST SPANNSYSTEME芯軸

①芯軸SZX

②芯軸SDZ

③芯軸SKA

④芯軸SKM



3.WST SPANNSYSTEME卡盤

①卡盤SPL

②卡盤LSK

③卡盤SPM
