Jaure聯軸器TCBR1000 /SG 200扭矩185300Nm
Jaure聯軸器TCBR1000 /SG 200扭矩185300Nm
| 吳亞男小組 QQ：2853369884 手機：17718583804 電話：010-64714988-212 傳真：010-64714988-668 郵件：tk2@handelsen.cn |
 |
 |
聯軸器最大孔徑5250毫米；
總長度580毫米；
最大軸向載荷130kN；
最大扭矩185300Nm；
重量215磅；
LAMIDISC®盤組聯軸器說明

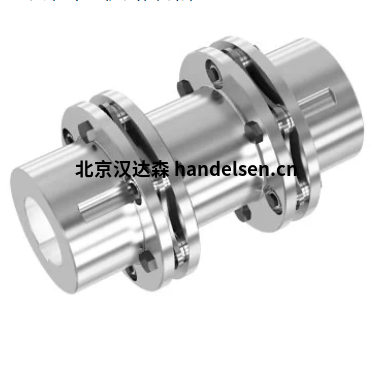

Jaure®LAMIDISC盤組聯軸器
LAMIDISC盤組聯軸器是一種無齒隙、扭轉剛性和免維護聯軸器。閥盤由高級不銹鋼制成，可確保高強度、高耐疲勞性和耐大多數環境條件。
LAMIDISC聯軸器有多種設計：
SX類型
DO類型
SU類型
LAMIDISC聯軸器可適應三種類型的不對中：軸向、徑向和角度。請注意，SU型號不吸收徑向偏差。
當選擇使用系數大于2（SF>2）的Lamidisc聯軸器時，其可在其總組合不對中容量的100%下運行。帶著科幻小說≤2，它僅能以其總組合失調容量的80%運行。
JAURE型號
Jaure 齒輪聯軸器190MTT-HD FF
Jaure 齒輪聯軸器KTAD9900011
Jaure盤式聯軸器KTLA0010026
Jaure盤式聯軸器KTLA0010027
Jaure 齒輪聯軸器KTAD9900020
Jaure 齒輪聯軸器KTAD9900022
Jaure 齒輪聯軸器KTAD9900023
Jaure 齒輪聯軸器KTAD9900021
Jaure 齒輪聯軸器KTAD9900024
Jaure 齒輪聯軸器ADMT9910015
Jaure 齒輪聯軸器156MT FHLF FB
Jaure聯軸器DX132-6/10
Jaure聯軸器DX325-8/45
如允許組合不對中圖所示，使用SF選擇Lamidisc聯軸器≤2可同時承受其軸向不對中能力的20%加上其角度不對中能力的60%。
因此，使用SF選擇了Lamidisc SX-0202-6≤2，可在±0.76mm的軸向偏差加上0.6度的角度偏差范圍內運行。
角度偏差是純角度偏差加上偏移產生的角度偏差之和。
軸未對準是機械故障的重要原因。軸的最佳對準可延長軸系的使用壽命，降低能耗、噪音、振動和過度磨損。
我們執行軸對準計算（DNV GL®*Nauticus®*機械軸對準軟件），這有助于計算整個軸系的軸承反作用力、力矩和應力，以及確定旋轉和軸向振動的共振頻率
JAURE®LAMIDISC®光盤包套件
有限元分析（FEA）得出了以下方面的最佳盤組外形：
扭矩傳輸和偏差吸收的影響。
光盤包套件由許多單獨的薄光盤組成，這些光盤由一個插座和一個環固定在一起，形成光盤包。有三種不同類型的JAURE閥瓣組件可供選擇：6、8和10個螺栓。螺栓數量越多，扭矩傳遞越大，偏差吸收能力越低。
為確保Lamidisc聯軸器的正確運行和最佳使用壽命，嚴格遵守我們的安裝和維護手冊至關重要。
聯軸器選擇
Lamidisc
®聯軸器選擇，需要以下應用數據：
·PN，安裝或吸收功率（kW）
·n，工作轉速（rpm）
·L和d軸長度和直徑（mm）
·軸端之間的DBSE距離（mm）
·服務要求（第15頁的K服務系數，即SFA加SFD的綜合服務系數）
·動態未對準（參見第10頁的扭矩和未對準組合）
·附加的幾何或大氣限制。
