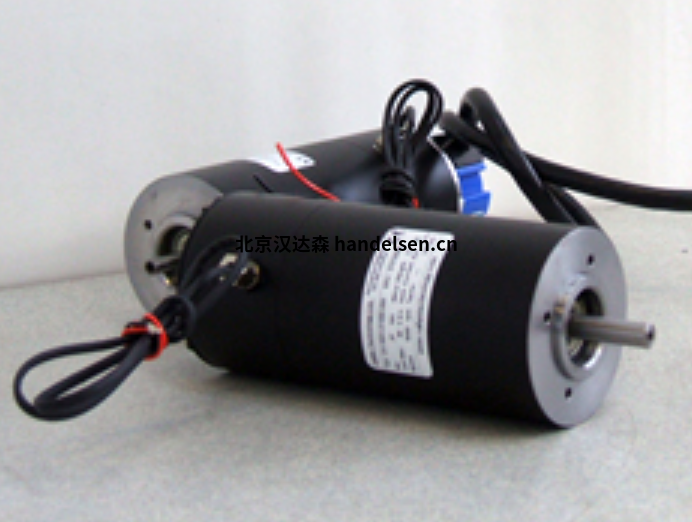

Callan Technology 直流伺服電機 M4-200X 系列
產品介紹
C4-16X 是全新系列的緊湊型稀土直流伺服電機，專為注重低成本同時保持堅固性和性能的應用而設計。
| 郭浪 QQ：2853369882 手機：18518269212 電話：010-64714988-196 傳真：010-84786709-667 郵件：sales16@handelsen.cn |
 |
 |
典型應用包括快速門、醫療設備、晶圓旋轉、辦公機器、X-Y 工作臺、坐標測量機等。使用稀土磁鐵確保緊湊型電機幾乎不受退磁影響。
特殊的磁性設計特點，確保極低的齒槽轉矩值。 繞組可在 12、24、28 和 75V 直流電壓下運行。轉子包含一個剛性熔斷換向器，并在高質量滾珠軸承中運行。 標準選項包括一系列行星齒輪箱和多個反饋選項。 提供兩種基本長度，連續輸出扭矩為 0.2Nm 和 0.4Nm
規格
0.2 至 0.4Nm
8000 rpm 最高轉速
緊湊的尺寸
高能稀土磁鐵
絕緣等級可達C級
2極電機
標準功能
圓形法蘭
PG 帶飛線的壓蓋
IP44 密封
無鍵槽
選項
多繞組
行星齒輪箱
輸出軸直徑
6 毫米或 8 毫米
多種反饋選項
安裝尺寸
(IMB14) 符合 DIN 42016
C4-161 K系列具體參數舉例：
標稱電源電壓，VT (V) 95
最大速度，nmax (rpm) 3500
連續扭矩，Tc (Nm) @ 20°C 0.21
靜止扭矩，Ts (Nm) @ 20°C 1.19
最大連續功率，功率 (W) 55
當前扭矩下電壓，Ic (A) 1.37
靜止扭矩時電流，IS (A) 8.5
空載電流，INL (A) 0.19
扭矩常數，KT (Nm/A) 0.165
反電動勢常數，Ke (V/krpm） 17.4
直流電阻，R (Ω) 10.4
電感，L (mH) 14.4
電子時間常數，τe（msec） 1.4
機械時間常數，τm（msec） 19
慣性，JM (kgcm2) 不包括反饋 0.49
重量，M (kg)，不包括反饋 1.6
靜摩擦力，TF (Nm) 0.017
粘性阻尼，F1 (Nm/krpm) 0.003
M4-200X 系列為緊湊型伺服電機，專為機器人、機床和自動搬運設備以及精度、可靠性和高功率/重量比至關重要的移動和通用伺服驅動應用而設計。
與傳統的鐵氧體磁鐵或繞線勵磁電機相比，稀土磁鐵的使用導致具有非常有利的功率/重量比的緊湊型電機。最大端電壓一直保持在 90 V，但可以從較低的電壓（例如 48 或 60 V）獲得非常有用的性能，在降低的速度下保持扭矩。
通過非驅動端的軸伸端安裝測速器、編碼器、旋轉變壓器和其他位置反饋裝置。還可以集成故障安全制動器以及通過 MS 連接器、電纜或飛線進行的替代電源連接。
該系列還可選多種特殊繞組，旨在涵蓋大多數速度/扭矩應用。
規格
0.4 至 1.6Nm
90 - 300 W
6000 rpm 最高轉速
緊湊的尺寸
高能稀土磁鐵
提供編碼器安裝套管
可帶或不帶測速電機
四極電機
標準功能
方法蘭 (IMB5)
PG 格蘭
IP44 密封
鍵槽
測速電機
可選項
制動
連接器
特殊繞組
無鍵槽
特殊軸
恒溫器
油封
特殊密封
后軸延長件
圓形法蘭 (IMB14)
M4-2003 A型號產品詳細參數舉例：
功率 (W) 100
最大速度，Nmax (rpm) 6000
峰值扭矩，Mmax (Nm) 2.1
電流@峰值扭矩，Ip (A) 18
最大端電壓，VT (V) 90
反電動勢常數，Ke (V/krpm) 12.5
扭矩常數，KT (Nm/A) 0.118
直流電阻，R (Ω) 2.9
電感，L (mH） 2.4
重量，M（公斤） 1.8
慣性，JM (kgm2) 1*10-4
靜摩擦力，TF (Nm) 0.03
粘性阻尼，F1 (Nm/krpm) 0.005
品牌介紹
品牌介紹
Callan Technology 的直流伺服電機專為在苛刻的變速電機應用中實現最佳性能和耐用性而設計，在嚴苛的工作條件下以其可靠性而聞名。
Callan Technology 的直流高性能伺服電機設計堅固，可滿足工業運動控制的苛刻要求。 它們可以提供許多電氣和機械選項，因此設計適合您的應用。 一些可用的選項包括：轉速計、編碼器、制動器、特殊安裝、特殊軸、不同的繞組、連接器、環境密封。
直流伺服電機系列提供從 0.4Nm (0.3 lb-ft) 到 30Nm (24 lb-ft) 的連續失速扭矩。它們旨在在當今嚴苛的應用中提供可靠性和可靠性以及長壽命。
Callan Technology 的伺服電機解決方案，在眾多領域廣泛應用，其中包括醫療、工廠自動化、線圈繞線機、貼標設備、機床、插入機、天線、挑選和放置、包裝、轉換設備、組裝設備和實驗室設備。
Callan Technology 產品特點及優勢：
稀土永磁--高功率密度
墨盒刷架--可現場更換
熔斷器--堅固的電樞
非接觸式密封軸承--使用壽命長
浸漬繞組（Cl. F）--減少繞組故障，長壽命
各種定制軸和安裝座--機械接口可選
環氧涂層測速發電機，帶金剛石車削換向器--結構堅固的精密測速發電機
