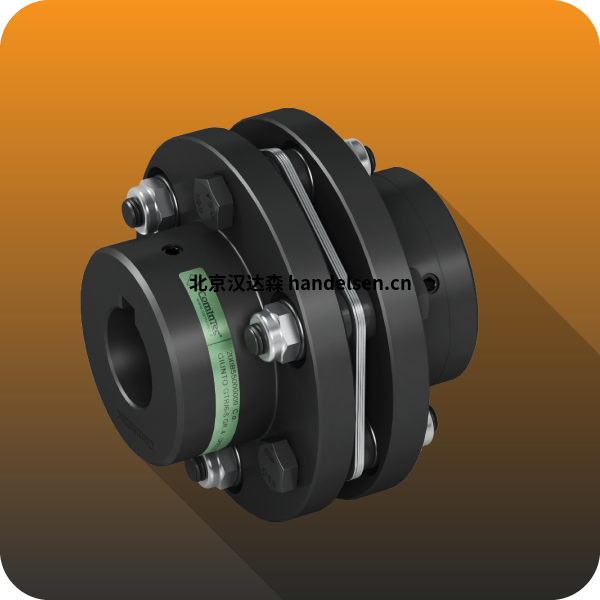

comintec GTR-GR.6-50H7-A1-60H7-A1型
comintec GTR-GR.6-50H7-A1-60H7-A1型
軸徑：50-60
扭矩：2000Nm
重量：23kg
用標準磷化處理的全車削鋼制成。
光盤盒，不銹鋼。
抗扭剛度。
維護，無磨損。
帶雙碟片包的O版本：GTR / D。
可能有高扭矩。
根據要求
可在高工作溫度（> 150C）的應用中使用。
可以提供特殊處理或全不銹鋼版本。
增強型聯軸器可滿足特定要求和重型應用。
可以連接到扭矩限制器（安全聯軸器）范圍。
專為需要高可靠性，精度和最佳重量/功率比的應用而設計； 非常適合于高速和大功率的應用，使用間隔器版本時還具有較低的懸空負載。
該聯軸器由三個主要部件組成：兩個完全旋轉的輪轂（由鋼制UNI EN10083 / 98制成）和盤片組（由AISI 304 C不銹鋼制成），帶鋼類10.9的連接螺釘。 在“雙重”版本GTR / D中，還有一個定長墊片，也用鋼制UNI EN10083 / 98制成，固定在輪轂和兩個磁盤組之間。
除墊片（GTR / D和GTR / DBSE）外，GTR聯軸器的所有組件均按DIN ISO 1940-1：2003標準制造并靜態平衡
Q 6.3，在鍵槽加工之前。
根據應用程序的特定需求，可以在完全獨立于客戶要求的每個單獨的組件或聯軸器上進行靜態或動態平衡。
光盤說明
這種抗扭聯軸器的基本元件是碟片組，碟片組由一系列AISl 304-C型不銹鋼碟片制成，并通過鋼襯套連接。 通過使用鋼類10.9上的螺釘和相關的自鎖螺母，可將這種閥組以另一種方式連接到輪轂法蘭或最終的墊片上。
根據配置，碟片組可以是：A）連續環形碟片組，用于6個螺釘（耦合尺寸1-7）
B）可裝6個螺絲的分段式碟片組（耦合尺寸8-11）
C）可裝8個螺絲的分段式碟片組（聯軸器尺寸12-15）
GTR / S：簡單的扭轉剛性聯軸器
GTR / D：雙扭轉剛性聯軸器
TR / DBSE：帶有墊片的扭轉剛性聯軸器
comintec GTR-GR.6-50H7-A1-60H7-A1型
