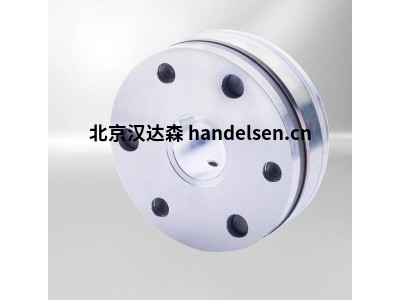

kendrion PM系列永磁制動器



      Kendrion是一家為歐洲，美國和亞洲汽車和工業市場客戶提供創新，高質量電磁執行器和相關子系統的開發商，解決方案提供商，制造商和營銷商。 我們的產品用于各種日常設備，如汽車，卡車，電梯，自動取款機，飲料機，報紙印刷機，醫療設備，空調設備和無數其他項目。 在我們服務的大多數市場中，我們處于領xian地位。



      kendrion PM系列永磁制動器具有高功率密度、高精度和耐用性。它們非常適合用于伺服電機、機器人、自動化、風力渦輪機、醫療技術以及非電機應用。



       kendrion PM系列永磁制動器包括永磁制動器，其中制動力由永磁磁場產生。因此，制動器在斷電條件下工作，并滿足以下功能：保持，定位和緊急停止。制動力的中和作用力由抵消電場影響，即使在斷電的情況下也能提供高度的安全性。永磁制動器的特點是在任何位置都能安全、無殘余力矩地提升，并且制動扭矩的傳遞無間隙。



kendrion PM系列永磁制動器工作原理

PM系列永磁制動器設計用于干式運行。利用永磁場產生的力來產生制動效果。為了中和制動作用，永磁體的磁通量被替代電磁場（電磁釋放系統）抵消。電樞和法蘭輪轂之間的零間隙連接確保了制動扭矩到機器軸（例如電機軸）的零間隙傳輸，并以零殘余扭矩可靠地釋放永磁單面制動器。由于這些特性，永磁單面制動器是伺服電機應用的理想選擇。



kendrion PM系列永磁制動器制動設計

牢固安裝的現場線圈安裝在永磁單面制動器的外圈和內圈之間。連接制動圓周上的磁場線圈出口所需的飛線。安裝在外圈和內圈法蘭之間的軸向方向的永磁體產生產生制動動作所需的磁場。電樞通過節段彈簧和鉚釘緊固件與法蘭輪轂連接，以建立軸向可移動、抗扭和無摩擦的連接。這確保了水平或垂直制動操作期間的零殘余扭矩。永磁單面制動器的電樞和外圈之間的額定氣隙"s"在制動器安裝過程中進行調整（例如，通過安裝公差）。法蘭輪轂連接到機器軸（例如電機軸）上，從而實現抗扭和軸向固定連接。永磁場吸引并拉動與外圈或內圈摩擦接觸的電樞，產生制動作用。當直流電壓施加到永磁單面制動器的磁場線圈上時，交替的電磁場抵消永磁場施加在電樞上的力，從而釋放制動器。除了節段彈簧施加的最小力外，要制動的軸不會暴露于任何其他軸向力。



kendrion PM系列永磁制動器參數：

額定扭矩范圍2，2 牛米 - 120 牛米

電壓：直流 24 V

防護等級：IP 00

溫度范圍：-5 °C 雙 +120 °C



kendrion 86 62103H00

kendrion 86 62104H00

kendrion 86 62106H00

kendrion 86 62107H00

kendrion 86 62109H00

kendrion 86 62111H00

kendrion 8662114H00

kendrion 8662116H00
