NORIS速度傳感器FA52



由于其設計和根據EN 50155 DIN的型式認證，特別適用于運輸技術

渦流版:掃描所有導電材料(鋼或鋁)

帶電壓或電流輸出信號

在一個外殼中有多達4個電流隔離傳感器

堅固且高質量的外殼:IP69壓力密封，并在5巴下單獨測試(詳情見技術數據)

卓越的抗振動和沖擊能力，以及對傳感器頭的雙重保護

沒有磁性預載，因此沒有金屬碎片的堆積

直的或橫向的連接出口；根據要求提供保護管

檢測非常低的速度(接近零的速度)

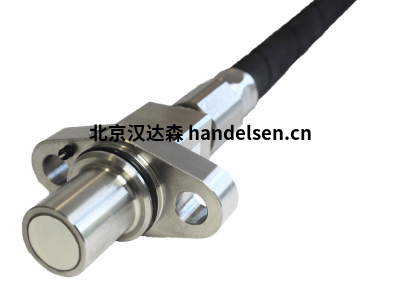

FA52型速度傳感器是帶有不銹鋼法蘭和傳感器管的非接觸式多通道速度編碼器。它們根據渦流或差分霍爾效應原理測量頻率。它們獲取鐵磁(FAH型)或導電(FAW型)齒輪的速度，例如光滑軸(附件)上具有各種齒形、螺釘頭、鉆孔、孔、凹槽或脈沖帶的齒輪。它們緊湊而堅固的設計，以及相關的測試DIN EN 50155，使其成為運輸技術領域應用的理想選擇，例如測量牽引電機、變速箱或輪組的速度。傳感器可提供各種輸出信號。



除非另有說明，下表中的傳感器都有電壓信號輸出。



電源電壓Us



9 ...32伏直流電

(對于FAHU52型，請參見數據表)



頻率范圍



渦流:0.2...25000赫茲

差異霍爾效應:0.2...20000赫茲:



測量通道



根據傳感器類型:

2個測量通道或

2個電流隔離測量通道或

2個測量通道和狀態通道，用于旋轉方向檢測或

4個電流隔離測量通道或

2個測量通道+ 2個電流隔離測量通道或

2 x 2個電流隔離測量通道



輸出信號和信號類型



根據傳感器類型:

2個方波信號或

2個方波信號，1個狀態信號或

2個方波信號未反相，2個方波信號反相或

4個方波信號



掃描對象



渦流:導電材料(鋼、鋁、其他要求的材料)

差異霍爾效應:鐵磁材料



掃描物距



渦流:模塊2: 0.2...1.2 mm，推薦0.7-0.2mm；模塊3: 0.2...1.5毫米，建議0.8-0.2毫米

差異霍爾效應:0.2...3mm；建議:1.0±0.5毫米



工作溫度



-40 ...+120攝氏度

FAHI型，電流輸出:-40...+100攝氏度



防護等級



外殼:IP66/IP68/IP69
