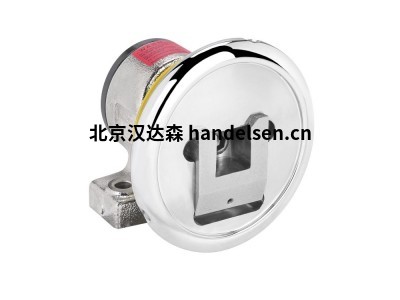

Boschert 安全卡盤VT-7系列輥軸軸頸由圓形部分和方形部分組成
Boschert 安全卡盤VT-7系列輥軸軸頸由圓形部分和方形部分組成
Boschert 推出其 VT-7 可更換刀片設計。輥軸軸頸由圓形部分和方形部分組成。圓形部分接受輥軸的承重腳印。方形部分通過安全卡盤將扭矩傳遞到輥軸。
操作扭矩（方形部分）與輥軸（圓形部分）的承載腳印分開，防止輥軸軸頸的圓形部分磨損。
這是一種提供更持久同心度的高效設計。當其他閥座（口袋）形狀在操作過程中因扭矩而磨損時，這種設計允許安全卡盤和滾動軸之間的同心度幾乎與新時一樣精確 - 在 VT-7 可更換刀片的整個生命周期內。
您實際上可以讓您的操作磨損 VT-7 閥座的方形部分，而不會嚴重影響輥軸軸頸和 VT-7 刀片圓形部分之間的同心度！
這表示：
- 輥軸軸頸更換和可更換刀片更換之間的使用壽命更長！
- 在 VT-7 插件的生命周期內對您的卷筒紙進行更精確的質量控制。
- 與高速運行相關的質量問題更少。
軸端設計
每個安全卡盤尺寸只有一個尺寸 VT-7。下面是VT-7易損件的尺寸和軸端的設計
|
Ø f h7
|
G
|
Ø h -0,2
|
一世
|
||||||
|
30
|
8 +0.1
|
26 -0.2
|
6 | ||||||
|
40
|
8 +0.1
|
36 -0.2
|
6 | ||||||
|
50
|
8 +0.1
|
46 -0.5
|
6 | ||||||
|
50
|
15 +0.1 |
45 -0.2
|
9 | ||||||
|
80
|
15 +0.1 |
74 -0.2
|
9 |
安全卡盤尺寸
STO/FLO（不帶軸）或 STW/FLW 型號（帶軸）提供所有尺寸| 尺寸 | 最大 重量/磅 |
最大 扭矩 英尺/磅。 |
最大 轉速 |
可用 方形開口 |
| 22-30 | 1400 | 91 | 1350 | 30mm |
| 30-40 | 2800 | 175 | 1350 | 40mm |
| 40-50 | 4960 | 560 | 1350 | 50mm |
| 50-80 | 12320 | 1190 | 1100 | 50 毫米和 80 毫米 |
| 80-120 | 21160 | 5110 | 900 | 120mm |
特征
- 最大偏心率 0.002"
- 鍍鉻鋼手輪
- 橡膠護指
- VT 零件可更換刀片
- 硬化到您的規格在 58 Rockwell C 中現成可用
- 公差：指定尺寸 -0" + 0.000984"
可用尺寸
- 22-30 安全卡盤尺寸為 30 平方毫米
- 30-40 安全卡盤尺寸為 40 平方毫米
- 40-50 安全卡盤尺寸為 50 平方毫米
- 50-80 安全卡盤尺寸為 50 毫米和 80 毫米見方
