Müller插裝閥PCD-1 / PCD-2 10型插裝閥芯閥門口徑10至15mm
| 孫粗 QQ：2335451726 手機：18510570918 電話：010-64714988-197 傳真：010-84786709-667 郵件：sales96@handelsen.cn |
 |
 |

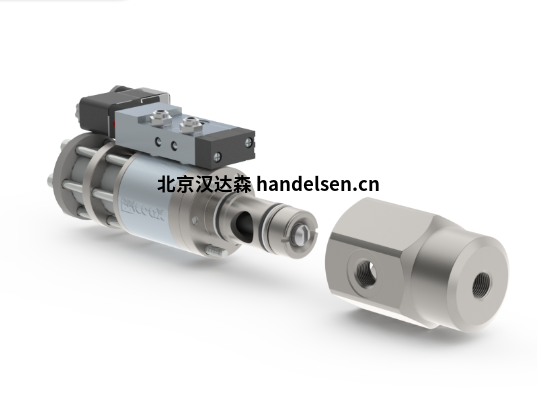

müller 插裝閥也被稱為插裝閥芯閥門。閥芯通過三個螺絲固定在閥體上。該系統的優勢在于，一旦安裝在管道系統中，如有需要，則在幾分鐘內就可以更換閥芯。
不再需要使用大扳手將整個閥體從管道上拆下來的繁瑣做業；僅需擰松三個螺絲即可執行操作。müller 插裝閥另一個優勢是，即使在最很高的系統壓力下，閥門始終可以保持較小的直徑尺寸?？膳渲靡粋€、兩個和三個氣缸，以確保閥門即使在高達180bar的壓力下也能開關。為了能夠切換有時高達180 bar的巨大壓力，可提供帶有一個，兩個和三個氣缸的氣動閥門驅動裝置以供使用。驅動裝置直徑小并且氣缸以串聯形式一前一后地排列。在許多情況下，與大直徑的單個驅動裝置氣缸相比，細長的串聯設計是更好的解決方案。這意味著節省空間，這些閥門即使在極為狹窄的空間中也可以并排安裝。
帶有軟管密封的產品規格適用于受到嚴重污染或粘性的介質。管式密封的版本可用于高污染或粘稠的介質。
可以根據需要，使用先導閥上的精細節流閥門任意設置切換開關時間。打開和關閉時最多可有三秒鐘的切換開關延遲。這樣，可以避免管道系統中的液壓切換沖擊。
插裝閥可供選擇的口徑為10至15mm。根據壓力差，需要搭配使用帶一個，兩個或三個活塞的驅動裝置氣缸。具體見數據表上的壓力曲線圖。數據表上的壓力圖對于正確合適的設計規劃非常重要。閥門的設計規劃針對特定應用，并需要在與客戶密切協商溝通的情況下完成。
PCD-1 / PCD-2 10 參數：
功能 NC / NO
壓力范圍 PCD-1 0-50 bar (0-200 bar 見壓力圖表)
PCD-2 0-100 bar (0-200 bar 見壓力圖表)
KV值 3,0 m³/h
介質 氣態 液態 高粘稠 凝膠狀 漿狀
流向 A B 如標注所示
開關周期 700 1/min
開關時間 打開 30-3000 ms
關閉 30-3000 ms
介質溫度 60 °C 直接安裝的先導閥
環境溫度 50 °C 直接安裝的先導閥
重量 PCD-1 1,1 kg
PCD-2 1,2 kg
標稱電壓 Un 24 V DC
Un 230 V 40-60 Hz AC
防護等級 IP65 (P54) DIN 40 050
負載率 ED 100%
PCD-1 / PCD-2 10
PCD-3 10
PCD-1 / PCD-2 15
PCD-3 15
PCS-1 / PCS-2 10
PCS-3 10
PCS-1 / PCS-2 15
PCS-3 15
PCD-1 / PCD-2 10 10 mm 螺紋連接 0 - 200 bar 3 m³/h
PCD-3 10 10 mm 螺紋連接 0 - 200 bar 3 m³/h
PCD-1 / PCD-2 15 15 mm 螺紋連接 0 - 200 bar 6 m³/h
PCD-3 15 15 mm 螺紋連接 0 - 200 bar 6 m³/h
PCS-1 / PCS-2 10 10 mm 螺紋連接 0 - 200 bar 3 m³/h
PCS-3 10 10 mm 螺紋連接 0 - 200 bar 3 m³/h
PCS-1 / PCS-2 15 15 mm 螺紋連接 0 - 200 bar 6 m³/h
PCS-3 15 15 mm 螺紋連接 0 - 200 bar 6 m³/h
