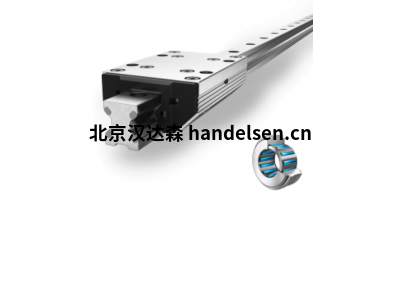

德國弗蘭卡盒磁帶Franke FDG-25R直線導軌

陳華麗 QQ：2351635597   手機：18519260275 電話：010-64714988-172 傳真：010-84786709-667 郵件：sales65@handelsen.cn

Franke FDG 直線導軌適用于幾乎所有行業的直線運動任務。它們在惡劣環境和負載能力要求較低的成本敏感型應用中尤其令人信服。導軌元件可以制造為 200 毫米至 4000 毫米的長度，并且根據要求，也可以無限連接。

特征

滾筒滾珠軸承

跑道NIRO鋼

技術數據

行程

從 200 mm 到 4000 mm 一件，可根據要求連接

材料

盒板、滾輪靴、

導軌主體：鋁，陽極氧化

滾道：NIRO 鋼

滾子：NIRO 鋼

工作溫度−20 °C 至 +80 °C

速度10米/秒

加速度40 米/秒2

安裝位置任何

潤滑劑終身潤滑，免維護

Franke FDG-12R

Franke FDG-15R

Franke FDG-20R

Franke FDG-25R

Franke FDG-35R

Franke FDG-45R

Franke LEL 型軸承元件適用于對運行特性和精度的高要求。由于經過硬化和 CNC 研磨的滾道以及滾珠和滾道半徑的理想幾何配合，它們具有軸承特性。LEL 型軸承元件允許可能的軸承設計自由度。安裝空間介于 5.9 毫米和 20.9 毫米之間。對于特殊要求，滾道厚度可達 20 毫米，滾珠尺寸可達 50 毫米。

技術數據

材料

滾珠座圈：硬化和回火鉻硅鋼

滾動元件：硬化滾動軸承鋼保持

架：聚酰胺或熱塑性聚氨酯

工作溫度–30 °C 至 +80 °C，短暫高達 +100 °C

圓周速度限度。 5 m/s，無密封件 10米/秒

潤滑劑Klüber Isoflex Topas NCA52（推薦）

Franke LEL1.5-0070

Franke LEL1.5-0080

Franke LEL1.5-0090

Franke LEL1.5-0100

Franke LEL1.5-0110

Franke LEL1.5-0120

Franke LEL1.5-0130

Franke LEL1.5-0140

Franke LEL1.5-0150

Franke LER 型弗蘭卡軸承元件適用于中等轉速和精度。它們以平穩運行、高動態和緊湊的安裝空間令人信服。由于直接觸面，它們可以很容易地集成到周圍的設計中并具有高剛度。低廉的價格使 LER 型軸承元件成為一種經濟的解決方案。LER 通常無間隙安裝。預緊力可根據要求單獨調整。

技術數據

材料

滾珠座圈：硬化和回火鉻硅鋼

滾動元件：硬化滾動軸承鋼保持

架：聚酰胺或熱塑性聚氨酯

工作溫度-30 °C 至 +80 °C，短期可達 +100 °C

圓周速度限度。 5 m/s，無密封 10米/秒

潤滑劑殼牌佳度 S3 V220 C2

基本數據

安裝空間 5 x 6 毫米

KKØ: 40 - 150 毫米

優點

小的安裝空間

小重量

可調預載

便宜的價格

免清關

高回彈性

制造和組裝成本較低的矩形輪廓

小的安裝空間，低的價格

在普遍小型化的過程中，弗蘭卡開發了 LER 1.5 軸承元件。在小型、緊湊和輕量化軸承的競爭領域中，Franke LER 1.5 是最節省空間的。與薄截面軸承或塑料滑動軸承相比，LER 1.5 的預載也可以根據應用標準精確調整。LER 1.5 不僅以其特殊的性能給人留下深刻印象，而且還以其極具吸引力的價格給人留下深刻印象。

矩形型材的優勢

與所有 LER 類型的軸承一樣，LER 1.5 的運行鋼絲由矩形鋼絲制成。因此，這里的線床也可以做成直角。這在微型區域特別有用，并大大降低了制造外殼部件的成本。此外，矩形輪廓提高了剛性并使組裝更容易。

應用領域

Franke LER 1.5 特別適用于超緊湊型應用，例如用于人機協作 (HRC) 的靈敏機器人、機器外骨骼或醫療應用。憑借其較小的安裝空間，新型 LER 1.5 滿足了搬運和自動化領域的小型化趨勢。小型轉盤、夾具或機械手可以精確移動并具有高負載能力。

Franke LER1.5-0040

Franke LER1.5-0050

Franke LER1.5-0060

Franke LER1.5-0070

Franke LER1.5-0080

Franke LER1.5-0090

Franke LER1.5-01 00

Franke LER1.5-0110

Franke LER1.5-0120

Franke LER1.5-0130

Franke LER1.5-0140

Franke LER1.5-0150
