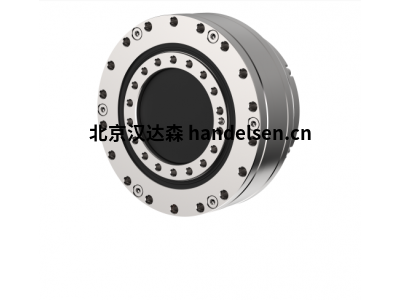

SPINEA 減速機，專為需要高減速比、高運動精度和高剛性的應用而設計



公司簡介：

SPINEA, s.r.o. 是捷克的一家公司，成立于1994年，總部位于斯洛伐克的康迪斯洛瓦市。該公司專注于高精度旋轉傳動技術的研發、制造和銷售，產品包括高性能的旋轉減速器、傳感器等。其核心技術是基于創新的蝸輪蝸桿傳動技術，具有高扭矩密度、高精度、低噪音等優點，廣泛應用于機床、自動化設備、航空航天、醫療設備等領域。



減速機

術語“TwinSpin”代表了高精度減速器和高精度徑向軸向軸承完全集成在一個單元中。®



TwinSpin 高精度減速器專為需要高減速比、高運動精度、低死運行、高扭矩容量和高剛性的應用而設計，采用緊湊的設計，在有限的安裝空間內，重量輕。®



這種新的傳動概念使TwinSpin減速機能夠用于機器人和自動化、機床、測量設備和導航系統、航空航天、軍事、醫療、木工、印刷、紡織和玻璃加工機械、灌裝機械等。®



TwinSpin®高精度減速機的基本部件有：



-軸承座 - 包含集成在減速器中的高電容精密徑向軸向輸出軸承

-輸出密封 - 在出口法蘭側，防止高精度減速機的內部污染和/或潤滑劑泄漏

-法蘭 - 入口和出口 - 彼此剛性連接，并在徑向軸向輸出軸承中相對于主體以降低的速度旋轉

-軸 - 傳動機構的高速部件，安裝在法蘭的軸承中。軸承軌道直接在軸和法蘭上-磨銳化。軸偏心軸使用滾動軸承旋轉支撐擺線齒輪

-擺線齒輪 - 其擺線輪廓具有近 50% 的同步嚙合，可實現雙旋減速器的高扭矩-傳遞，而不會產生不必要的間隙

-變壓器元件 - 將擺線齒輪的行星運動轉換為一對法蘭的旋轉運動





TwinSpin®高精度減速機分類；



T系列

E系列

H系列

G系列

M系列



1.T 系列代表了各種具有圓柱形載體形狀的高精度 TwinSpin 減速機。T系列減速機由精密減速機構和高承載徑向-軸向圓柱滾子軸承組成。這種減速器概念允許將負載直接連接到輸出法蘭或支撐體上，而無需額外的附加軸承。高精度T系列減速機的特點是采用模塊化設計，允許您使用電機連接法蘭將所需類型的電機連接到減速機。T 系列采用高精度 TwinSpin 減速器，未完全密封;為了密封，必須使用入口法蘭和一組墊圈。根據客戶的要求，SPINEA能夠根據客戶的電機提供帶法蘭的全密封減速機。



好處

-齒隙減壓器

-高扭矩容量

-出色的定位精度和可重復性

-高扭轉和傾斜剛度

-體積小，重量輕

-大傳動比

-使用壽命長

-安裝方便



2.E 系列代表了各種高精度 TwinSpin 減速機，其支撐體采用法蘭形狀。E系列減速機由精密減速機構和高承載徑向軸向軸承組成。這種減速器概念確保負載直接連接到輸出法蘭或支撐體上，而無需使用額外的附加軸承。E系列高精度減速機采用模塊化設計，可通過電機連接法蘭將所需類型的電機連接到減速機。E 系列采用未完全密封的 TwinSpin 減速器;為了密封，必須使用入口法蘭和一組墊圈。根據客戶的要求，SPINEA能夠根據客戶的電機提供帶法蘭的全密封減速機。



好處

-齒隙減壓器

-高扭矩容量

-出色的定位精度和可重復性

-高扭轉和傾斜剛度

-體積小，重量輕

-大傳動比

-高效率

-使用壽命長

-安裝方便



3.H 系列代表了高精度 TwinSpin 減速器，軸上有連續孔，也稱為空心軸設計。通過減速機軸上的連續孔，可以布線電纜、壓縮空氣管、傳動軸等。H 系列是完全密封的，并在整個使用壽命內填充潤滑脂。高精度H系列減速機由精密減速機構和高承載徑向軸向軸承組成。



好處

-大軸孔徑

-完全密封

-齒隙減壓器

-高扭矩容量

-出色的定位精度和可重復性

-高扭轉和傾斜剛度

-體積小，重量輕

-大傳動比

-高效率

-使用壽命長

-安裝方便



4.M系列代表了高精度的TwinSpin迷你減速機。M 系列包括完全密封的潤滑劑填充減速器，使用壽命長。M系列減速機的密封采用密封（2RS）滾珠軸承，該軸承用作輸出減速機軸承，也用于鋪設減速機輸入軸（允許少量潤滑劑泄漏）。根據客戶的要求，SPINEA能夠提供完全密封的減速機。這種減速器概念確保負載直接連接到輸出法蘭或支撐體上，而無需使用額外的附加軸承。



好處

-體積小，設計緊湊

-使用 2RS 滾珠軸承實現完全密封

-安裝方便

-齒隙減壓劑

-重量非常輕

-高功率密度

-超低摩擦深溝球輸出軸承

-減速機的特殊功能

-高精度

-高扭轉剛度

-扭轉特性的高線性度

-極低摩擦和高效率



5.新一代高精度 TwinSpin 減速齒輪箱，采用新的主軸承設計和改進的性能，適用于最苛刻的應用。與上一代產品相比，G系列的扭矩重量比有所提高。創新的主軸承設計實現了前所未有的傾斜剛度、高輸出軸承精度和模塊化設計，可實現定制解決方案。G系列中引入的其他改進進一步減少了傳動機構的摩擦，降低了滯后和低運動損失的調整，特別是在小尺寸的情況下。最后，G系列作為標準設計和空心軸設計的新減速器尺寸推出，以擴大TwinSpin減速機的產品組合和應用范圍。



好處

-高傾斜剛度

-低摩擦

-高精度輸出軸承

-高扭矩密度

-減少運動丟失設置

-高扭矩過載能力



型號示例：



TS 075

TS 085

TS 095

TS 115

TS 155

TS 185

TS 225
