RETSCH 行星式球磨儀 PM 300型，可研磨最大 500 ml 的罐子容積

RETSCH 行星式球磨儀 PM 300型，可研磨最大 500 ml 的罐子容積



關于我們

該公司由 F. Kurt Retsch 于 1915 年創立。幾年后，他注冊了自己的第一項研磨技術專利：一種以“RETSCH磨機”聞名于世的砂漿研磨機。



這項創新用手工研缽取代了繁瑣的手工研磨，這是當時實驗室的標準，并為 RETSCH 在國際科學和研究界贏得了良好的聲譽。



行星式球磨儀 PM 300

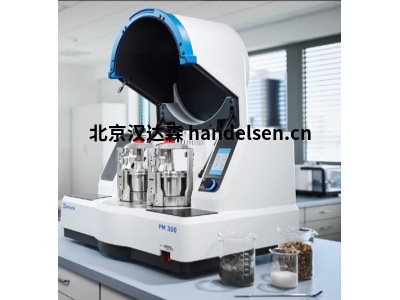

行星式球磨儀 PM 300 是一款功能強大且符合人體工程學的臺式型號，帶有兩個研磨站，可研磨最大 500 ml 的罐子容積。此設置允許每批處理多達 2 x 220 ml 的樣品材料。由于最高轉速高達800 rpm，極高的離心力可產生非常高的粉碎能量，從而縮短加工時間。



PM 300 幾乎適用于質量控制過程對純度、速度、細度和可重復性要求最高的行業。由于其高達 64.4 倍重力加速度的巨大能量輸入，該磨機是機械化學（機械合成、機械合金化和機械催化）等研究任務或納米級超細膠體研磨的完美選擇。



功能強大、符合人體工程學的行星式球磨儀

最高轉速 800 rpm，大太陽輪

進料粒度高達 10 mm，最終細度為 0.1 μm

2 個研磨站，用于最小 12 毫升和最大 500 毫升的罐子，12 – 80 毫升的罐子可以堆疊（每個罐子兩個）

GrindControl 用于測量罐內的溫度和壓力。

用于控制罐內氣氛的曝氣蓋

臺式型號、觸摸屏、可存儲的 SOP 和循環程序、5 種不同的罐子材料，用于干式和濕式研磨



優勢；

快速而強大

安全且易于操作

可進行干式和濕式銑削

再現性



RETSCH行星式球磨機的運行特別安全。它們具有堅固的安全滑塊，確保只有在使用夾緊裝置牢固固定研磨罐后才能啟動研磨機。自力式鎖確保罐子正確牢固地就位。這種久經考驗的固體機械系統比電子解決方案更不容易發生故障 - 用戶可以隨時完全訪問樣品。例如，當電子系統發生故障時，無法解鎖罐子。PM 300 的一個獨特安全功能是，當夾緊單元以 25 Nm 的所需力固定時，顯示屏上會發出聲音信號和通知。當機器在 600 到 800 rpm 之間的高速范圍內運行時，這特別有用。



行星式球磨儀 PM 300

使用 PM 300 進行濕法和納米級研磨



濕法研磨用于獲得低于 5 μm 的粒徑，因為小顆粒往往會在其表面帶電并結塊，這使得在干法模式下進一步研磨變得困難。通過添加液體或分散劑，顆?？梢员３址蛛x。



為了通過濕法研磨生產100納米或更小的非常細小的顆粒（納米級研磨），需要摩擦而不是沖擊。這是通過使用大量具有大表面和許多摩擦點的小磨球來實現的。罐子的理想填充水平應由 60% 的小研磨球組成。



二氧化鈦裝在125毫升罐子里

該圖顯示了在 PM 300 中以 650 rpm 和 800 rpm 的速度粉碎二氧化鈦 （TiO2） 的結果和凈處理時間。在 800 rpm 時輸入的能量更高，粒徑減小得更快。然而，也應該考慮 800 rpm 時增加的變暖效應，因為它們可能會使需要更長的休息時間。



RETSCH行星式球磨機非常適合機械合金化或機械合成等工藝。對于大多數反應，PM 100 和 PM 200 型號的罐子與太陽輪的 1：-2 速比是完全足夠的，因為球裝料會產生足夠的沖擊能量。然而，某些反應需要更大的能量。在這里，PM 400 MA 可以以 1：-2.5 或 1：-3.0 的增速比使用。



PM 300 以 1：-2 的速比工作，但與其他型號相比，由于最高轉速為 800 rpm，它的重力加速度高達 64.4 倍，并且帶有大型太陽輪。這款行星式球磨機可選擇使用四個 12 至 80 毫升的小型可堆疊研磨罐進行小規模操作，或使用兩個最大 500 毫升的研磨罐進行放大，非常適合機械化學的研究應用。



行星式球磨儀 PM 300 ,典型樣品材料:



RETSCH行星式球磨機非常適合減小各種尺寸，例如合金、膨潤土、骨頭、碳纖維、催化劑、纖維素、水泥熟料、陶瓷、木炭、化工產品、粘土礦物、煤、焦炭、堆肥、混凝土、電子廢料、纖維、玻璃、石膏、頭發、羥基磷灰石、鐵礦石、高嶺土、石灰石、金屬氧化物、礦物、礦石、油漆和漆、紙張、顏料、植物材料、聚合物、石英、 種子、半寶石、污水污泥、爐渣、土壤、組織、煙草、廢樣品、木材等。



行星式球磨儀 PM 300



技術數據:



應用          粉碎、混合、均質、膠體研磨、機械合金化、機械化學

應用領域          農業， 生物， 化學， 建筑材料， 工程 / 電子， 環境 / 回收利用， 地質 / 冶金， 玻璃 / 陶瓷， 醫藥 / 制藥

進料          軟的、硬的、脆的、纖維狀的 - 干的或濕的

尺寸縮小原理 沖擊、摩擦

進料尺寸*        < 10 毫米

最終細度*        < 1 μm，用于 0.1 μm <膠體研磨

批量大小/進料量* 最大 2 x 220 ml

不。研磨工位數量 2

速比            1 : -2

太陽輪速度 50 - 800 分鐘-1

有效太陽輪直徑 180 毫米

重力          64 克

研磨罐的類型 可選配防護罩、安全閉合裝置

磨具材質 硬化不銹鋼、碳化鎢、瑪瑙、燒結氧化鋁、氧化鋯

研磨罐尺寸 12 毫升 / 25 毫升 / 50 毫升 / 80 毫升 / 125 毫升 / 250 毫升 / 500 毫升

可堆疊研磨罐 12 毫升 / 25 毫升 / 50 毫升 / 80 毫升

研磨時間的設定 數字，00：00：01 到 99：59：59

間隔操作          是的，方向反轉

間隔時間      00：00：01 至 99：59：59

暫停時間      00：00：01 至 99：59：59

可存儲的 SOP 12

可存儲的循環程序 4

可測量輸入電能 是的

接口          USB、RASPI 接口

駕駛          帶變頻器的三相異步電動機

驅動功率      2,5 千瓦

電源數據      200-240 伏，50/60 赫茲

電源連接      1 相

保護代碼      防護等級 20

功耗            ~ 3335 伏安

寬 x 高 x 深關閉 745 x 525 x 580 毫米

凈重            ~ 118 千克

標準            CE認證

專利/實用新型專利 是的



行星式球磨儀 PM 300 功能原理;



研磨罐偏心布置在行星式球磨機的太陽輪上。太陽輪的運動方向與研磨罐的運動方向相反，比例為1：-2.研磨罐中的研磨球受到疊加的旋轉運動，即所謂的科里奧利力。



球和研磨罐之間的速度差異會產生摩擦力和沖擊力之間的相互作用，從而釋放出高動態能量。這些力之間的相互作用產生了行星式球磨機的高且非常有效的尺寸減小程度。
