FUNKE 管殼式換熱器，主要用于冷卻潤滑油和液壓油或水等液體



品牌介紹：



FUNKE 成立于 1974 年，迅速成為工業管殼式換熱器領域的專家。在隨后的幾年中，該產品范圍不斷擴大，包括螺栓和釬焊版本的板式換熱器、風冷式換熱器和電油預熱器。這使得FUNKE成為世界上為數不多的擁有如此全面產品系列的制造商之一。在全球擁有 400 多名員工的子公司以及遍布全球的銷售和服務網絡，預示著 FUNKE 在國際市場上的蓬勃發展。



管殼式換熱器

在管殼式換熱器領域，FUNKE提供一系列成熟的系列型號以及量身定制的個性化解決方案。我們的產品范圍還包括安全熱交換器，從而為機械和設備工程中的所有熱力學要求提供解決方案。

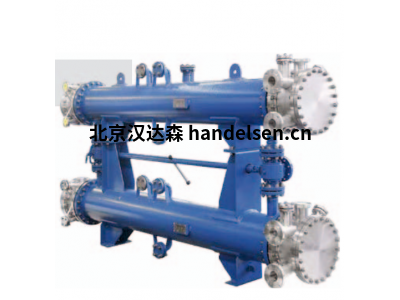

FUNKE 管殼式換熱器

我們普遍適用于機械和設備工程的管殼式換熱器主要用于冷卻潤滑油和液壓油或水等液體，以及通過飽和蒸汽加熱。水、水/乙二醇混合物或海水可用作冷卻介質。無論是系列型號還是單個解決方案，不同材料設計的 200 多種交錯尺寸構成了最佳和詳細類型選擇的基礎。



管殼式換熱器系列型號;



BCF、CCF、SSCF

→管束固定式或可拉動式

→交換面積從0.11平方米到11.45平方米不等

→內管尺寸：6.35 x 0.5 mm 和 9.5 x 0.8 mm

→可變偏轉板間距

→管道側 1、2 或 4 通

→水平和直立版本，帶斜腳或喇叭腳或支架

→設計壓力護套側：16 bar

→設計壓力管側：10 bar

→設計溫度 BCF / CCF： -10 / 150 °C， - SSCF： -10 / 230 °C

→根據 PED 2014/68/EU 模塊 B 進行型式檢驗

→CE標志'



TDW

→帶翅片管的可拉式 U 型管束

→螺旋撓度原理，實現高比傳熱性能

→交換面積從0.05平方米到1.5平方米不等

→內管尺寸：14 x 1 mm，符合 DIN EN 12452 標準

→管側 4 路

→也可作為 TDW T 儲罐安裝型號提供

→設計壓力護套側：16 bar

→設計壓力管側：8 bar

→設計溫度：100°C

→根據 PED 2014/68/EU 模塊 B 進行型式檢驗

→CE標志



UNIVEX

→可拉動管束

→交換面積從 0.15 平方米到 5.79 平方米不等

→內管尺寸：6x 0.5 mm

→管側 4 路

→設計壓力護套側：16 bar

→設計壓力管側：10 bar

→設計溫度：-10 / 120°C

→無需型式檢驗，無CE標志

→根據 PED 2014/68/EU 進行驗收



管殼式換熱器的個性化解決方案

除了管殼式換熱器系列外，FUNKE還為管殼式換熱器領域提供個性化的解決方案。這里的重點是客戶的要求。作為項目工程的一部分，根據運行數據、建筑法規和規范開發最佳熱力學解決方案。在此過程中，我們非常重視技術和經濟優化的解決方案，該解決方案既能滿足客戶的要求，又能滿足我們對最高水平的工廠安全和效率的要求。



我們生產直徑達 3,000 mm、最大重量達 60 噸的管殼式換熱器?？蛻籼囟ǖ耐獠亢蛢炔客苛?，如耐海水或耐酸涂料，也可以在管道和管板的內部實施。



獨立管殼式換熱器

CP（TEMA-W型）

A-100 （TEMA W型）

C-100（TEMA P型）

C-200（TEMA型M）

C-300（TEMA U型）

C-400（TEMAT型）

C-500（TEMA S型）

WRA（TEMA M型）



管殼式換熱器安全設計

無論是在化工、制藥或食品行業，還是在造船或發電行業，只要對工藝技術中的產品純度有最高要求，冷卻水或工藝用水污染時存在環境風險，或者介質混合會導致機器或系統損壞，都可以使用安全換熱器。這是由雙管系統確保的，該系統帶有由工廠監控部門控制的安全室，如果管道出現缺陷，介質會進入其中。通過這種方式，可以在早期階段檢測到泄漏，并避免介質混合。
