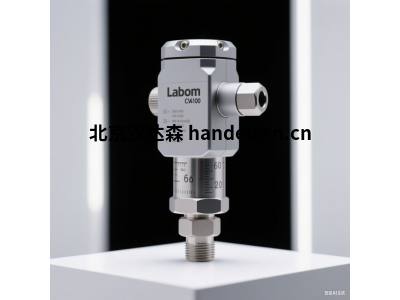

Labom CV4100 壓力變送器：高精度與可靠性的工業測量解決方案

 Labom CV4100 壓力變送器：高精度與可靠性的工業測量解決方案

在工業過程控制、化工、能源、水處理及制藥等關鍵領域，精確可靠的壓力測量是保障安全、提升效率與優化工藝的核心。德國Labom公司以其工藝、嚴謹的質量標準和創新的設計，在全球壓力測量領域享有盛譽。其旗艦產品之一——CV4100系列壓力變送器，正是為滿足嚴苛工業環境下的高精度、長期穩定性和可靠性需求而設計制造的。

馬世宇 QQ： 2850590587   手機：13002495941 電話：010-64714988-213 傳真：010-64714988-668 郵件：tk3@handelsen.cn

一、Labom品牌：德國精密工程的傳承

Labom GmbH & Co. KG 總部位于德國，是一家專注于研發、生產和銷售高質量壓力、溫度測量儀表及液位測量解決方案的專業制造商。憑借數十年的經驗積累和對品質的不懈追求，Labom產品以以下特點著稱：

·         精密與準確： 提供測量精度和重復性。

·         堅固與耐用： 采用優質材料和先進制造工藝，確保在惡劣工況下的長壽命。

·         可靠與穩定： 極低的長期漂移，減少維護需求和停機時間。

·         安全與認證： 獲得全球主要防爆、船用、衛生等領域的廣泛認證（如 ATEX, IECEx, SIL, PED, 3.1.B, EHEDG, FDA 等）。

·         應用廣泛： 產品線覆蓋從通用工業到環境的各類應用需求。

二、CV4100 壓力變送器：核心優勢與技術亮點

Labom CV4100 系列代表了工業壓力測量的高標準，其主要優勢體現在：

1.      測量性能：

o    高精度： 典型精度可達量程的 ±0.1% 或 ±0.075%，滿足嚴格的測量要求。

o    長期穩定性： Labom 核心傳感器技術確保了極低的年漂移率（<0.1% URL/年），顯著降低生命周期內的校準需求，提升過程可靠性。

o    寬量程比： 通?？蛇_ 100:1，單臺儀表覆蓋更寬的壓力范圍，簡化庫存和選型。

o    低溫度影響： 優化的溫度補償技術，確保在寬廣的工作溫度范圍內保持高精度。

2.      堅固可靠的結構設計：

o    全焊接不銹鋼結構： 壓力腔體、過程連接和外殼通常采用 316L 不銹鋼，實現全密封焊接，無內部 O 型圈，杜絕泄漏風險，提供高的過程密封完整性。這是 CV4100 區別于許多競爭對手的關鍵優勢。

o    工業標準外殼： 提供堅固的鋁制或不銹鋼外殼，防護等級高達 IP66/67/IP69K (NEMA 4X)，有效抵御灰塵、水浸和高壓沖洗。

o    抗過載和壓力峰值： 設計能承受遠高于標稱量程的過載壓力，具備優異的抗沖擊和振動能力。

3.      靈活多樣的配置選項：

o    多種壓力類型： 涵蓋表壓 (G)、絕壓 (A) 和密封參考表壓 (S) 測量。

o    廣泛的壓力范圍： 量程從幾毫巴到幾百兆帕可選。

o    豐富的過程連接： 提供各種國際標準的螺紋連接（如 G¼, ½” NPT, M20x1.5）、法蘭連接（DIN, ANSI, JIS）、衛生型連接（Tri-Clamp, DIN 11851）等，滿足不同管道和設備接口需求。

o    多種電氣輸出與接口：

§ 模擬輸出：4…20mA (2線制), 0…10V, 0…5V 等。

§ 數字通信：支持 HART® 協議（常見版本如 5/6/7），實現遠程配置、診斷和雙向通信。部分型號可選 PROFIBUS PA 或 FOUNDATION Fieldbus。

o    顯示與操作： 可選配本地 LCD 或 LED 顯示屏，帶或不帶操作按鈕（如 HART 操作按鈕）。

4.      嚴格的安全性與認證：

o    防爆認證： 通過 ATEX, IECEx 認證，適用于爆炸性氣體和粉塵環境（如 Ex ia IIC T6 Ga / Ex ia Da IIC T6 Ga）。

o    功能安全： 符合 SIL 2/ SIL 3 (根據 IEC 61508) 要求，可用于安全儀表系統。

o    衛生認證： 提供符合 EHEDG 和 FDA 標準的衛生型設計，適用于食品、飲料、制藥行業。

o    船用認證： 如 DNV-GL, LR, ABS, BV 等。

o    壓力設備指令 (PED)： 符合歐盟要求。

5.      易于安裝與維護：

o    模塊化設計： 電子部件與過程隔離部分分離，便于現場更換電子模塊而無需重新標定或中斷過程（需確認具體型號支持）。

o    多種安裝方式： 支持直接安裝或通過安裝支架/適配器安裝。

o    清晰的診斷： 通過 HART 通信或顯示屏可獲取豐富的診斷信息。

三、CV4100 系列典型應用領域

憑借其性能，CV4100 廣泛應用于對測量有高要求的場合：

·         化工與石化： 反應釜壓力控制、管道壓力監測、壓縮機出口壓力、儲罐壓力。

·         石油與天然氣： 井口壓力、分離器壓力、管線輸送壓力、儲罐計量。

·         電力行業： 鍋爐給水壓力、蒸汽壓力、冷凝器真空度。

·         水與污水處理： 泵站壓力監測、管網壓力控制、過濾系統壓差、深井水位（通過液位計算）。

·         制藥與生物技術： 發酵罐壓力、潔凈室壓差監測、CIP/SIP 系統壓力控制（需衛生型認證）。

·         食品與飲料： 灌裝線壓力控制、儲罐壓力監測、過濾壓差（需衛生型認證）。

·         機械設備： 液壓系統壓力監控、測試臺壓力測量。

·         HVAC： 冷媒壓力監測、冷水機組壓力控制。

四、CV4100 系列型號概覽 (常見示例)

Labom CV4100 系列型號命名規則通常包含以下關鍵信息，組合形成完整型號：

·         基本型號： CV4100

·         測量類型：

o    G - 表壓

o    A - 絕壓

o    S - 密封參考表壓 (通常以大氣壓為參考)

·         壓力范圍： 用數字代碼表示 (例如: 0.6 = 0...0.6 bar, 25 = 0...25 bar, 400 = 0...400 bar)。具體需查閱選型手冊。

·         過程連接：

o    1 - G¼ 外螺紋 (DIN 3852)

o    2 - ½” NPT 外螺紋

o    3 - M20x1.5 外螺紋 (DIN 16288)

o    4 - ½” NPT 內螺紋

o    7 - DN50 PN16/40 DIN 法蘭

o    8 - 1½” 150lb ANSI 法蘭

o    H1 - DN25/40 衛生型 Tri-Clamp 卡箍連接

o    H2 - DN25/40 衛生型 DIN 11851 螺紋

o    (還有許多其他選項)

·         電氣輸出/通信：

o    1 - 4...20mA, 2線制, 無顯示

o    2 - 4...20mA, 2線制, 帶 LCD 顯示

o    3 - 4...20mA, 2線制, 帶 LCD 顯示和 HART® 操作按鈕

o    5 - 4...20mA, 2線制, 帶 HART® (無按鈕), 無顯示

o    7 - 4...20mA, 2線制, 帶 HART® (無按鈕), 帶 LCD 顯示

o    D - PROFIBUS PA

o    F - FOUNDATION Fieldbus

·         外殼材質/防護等級：

o    A - 壓鑄鋁, IP66

o    S - 不銹鋼 (1.4404/316L), IP66/IP67/IP69K (NEMA 4X)

·         附加選項 (可選)：

o    -X 系列代碼后跟字母表示特定選項，例如：

§ -T - 特定溫度范圍

§ -E - 特定防爆認證 (如 ATEX)

§ -SIL - SIL 認證

§ -H - 衛生型設計/認證

§ -K - 船級社認證

§ -C - 特定電纜入口/連接頭

§ -M - 特定安裝支架

§ -Z - 特殊定制

常見型號示例 (僅供參考，具體以選型手冊為準)：

1.      CV4100-G-25-1-2-A

o    表壓測量 (G)

o    量程: 0...25 bar

o    過程連接: G¼ 外螺紋 (1)

o    電氣: 4...20mA, 2線制, 帶 LCD 顯示 (2)

o    外殼: 壓鑄鋁, IP66 (A)

2.      CV4100-A-1.0-2-7-S

o    絕壓測量 (A)

o    量程: 0...1.0 bar abs

o    過程連接: ½” NPT 外螺紋 (2)

o    電氣: 4...20mA, 2線制, 帶 LCD 顯示和 HART® 按鈕 (3)

o    外殼: 不銹鋼, IP66/IP67/IP69K (S)

3.      CV4100-G-400-8-1-S

o    表壓測量 (G)

o    量程: 0...400 bar

o    過程連接: 1½” 150lb ANSI 法蘭 (8)

o    電氣: 4...20mA, 2線制, 無顯示 (1)

o    外殼: 不銹鋼, IP66/IP67/IP69K (S)

4.      CV4100-S-6- H1-2-S -H -EHEDG

o    密封參考表壓測量 (S)

o    量程: 0...6 bar

o    過程連接: DN25/40 衛生型 Tri-Clamp (H1)

o    電氣: 4...20mA, 2線制, 帶 LCD 顯示 (2)

o    外殼: 不銹鋼, IP66/IP67/IP69K (S)

o    附加選項: 衛生型設計 (H), EHEDG 認證 (可能通過 -X 代碼體現)

5.      CV4100-G-10-3-5-S -E -ATEX

o    表壓測量 (G)

o    量程: 0...10 bar

o    過程連接: M20x1.5 外螺紋 (3)

o    電氣: 4...20mA, 2線制, 帶 HART® (無按鈕), 無顯示 (5)

o    外殼: 不銹鋼, IP66/IP67/IP69K (S)

o    附加選項: ATEX 防爆認證 (E)

重要提示： 以上型號僅為示例，展示 Labom CV4100 的典型命名結構和常見配置組合。實際選型時，必須參考 Labom 提供的新版 CV4100 產品選型手冊或使用其在線選型工具。 手冊中會詳細列出所有可用的壓力范圍、連接方式、電氣選項、材料選項、認證標識及其對應的精確型號代碼，并指導如何根據具體應用需求（介質、溫度、壓力、環境、認證要求等）選擇合適的型號及配置選項。

五、總結

Labom CV4100 壓力變送器以其頂級的精度、超凡的長期穩定性、堅固耐用的全焊接結構、靈活的配置選項以及全球廣泛的安全認證，成為工業過程控制中壓力測量的產品之一。它特別適用于那些對測量可靠性、過程安全性和低維護成本要求的關鍵應用場合。無論是化工生產中的高壓反應控制，制藥行業中的無菌過程監控，還是能源領域的長周期運行設備，CV4100 都能提供值得信賴的性能表現。

選擇 CV4100，意味著為您的關鍵工藝過程選擇了來自德國精密工程的高品質保障和持久的測量可靠性。在做出終購買決定前，強烈建議咨詢 Labom 或其授權分銷商的技術專家，結合具體應用細節進行精確選型，確保獲得優解決方案。
