德國Behlke晶閘管HTS 60-1000-SCR是真正的柵極控制開關

  Behlke 正在快速設計和制造 單體和推挽式高壓固態開關模塊 switch configuration， 在 MOSFET、SiC、IGBT、MCT 和晶閘管技術，用于交流和直流，用于 電壓高達 200 kV。固態 switch 程序 分為兩個基本類別：具有固定導通時間的開關 （產品組 A 至 B4） 以及具有可變導通時間的開關（產品組 C1 至 C8）。具有固定導通時間的開關非常經濟高效，主要用于簡單的充電或放電電路。由于其出色的 EMC 特性 它們是發電機電路中用于阻尼振蕩的理想開關元件，特別是與 FDA 系列的快速續流二極管連接時。具有固定導通時間的開關也是，如果應用需要極快的 di/dt，則速度非?？?電壓上升時間或非常短的脈沖。與具有固定導通時間的開關相比，具有可變導通時間的開關具有真正的繼電器特性，因此更普遍適用。它們非常適合具有可變脈沖寬度、可變占空比的應用 或者在需要無限導通時間的情況下。推挽式開關用于產生具有快速上升和下降時間的真正對稱方波脈沖，通常與電容負載有關。與使用單個交換機的設置相比， 推挽電路不需要工作電阻器，因此在較高工作頻率下，在高電壓功耗下效率更高。由于沒有工作電阻器，輸入儲能電容器的尺寸可以減小到 最小值，但對生成的脈沖的頂部平坦度沒有負面影響。因此，推挽式開關是對脈沖形狀有較高要求的方波脈沖應用的理想選擇。BEHLKE 開關模塊始終采用電氣隔離。 它們可用作正電壓和負電壓的高側開關。如果電壓極性在運行過程中必須發生變化（例如，在具有正負離子加速的 TOF 光纖光柵中），則考慮交流開關技術。 交流開關有單拉式和推挽式開關兩種形式。BEHLKE 開關的控制始終通過簡單的 TTL 信號實現。內部控制和安全電路提供控制脈沖整形、過頻和溫度保護。這 開關不能被錯誤地控制。它們始終處于完全開啟或關閉狀態，即使在最惡劣的工作條件下也是如此。此外，導通或關斷上升時間不受任何外部影響，這保證了非常高的 開關的可重復性和整個應用電路的良好長期可靠性。具有可變導通時間的開關的控制電路具有額外的禁止輸入，允許連接外部過流傳感器、外部熱觸發器 或其他外部安全電路。所有開關均提供可選的冷卻功能，例如改進的導熱性（選項 ITC）、非導電陶瓷冷卻表面（選項 CCS）、隔離銅冷卻法蘭（選項 GCF）、非導電陶瓷 冷卻法蘭（選項 GCF-CER）或銅制非隔離散熱片（選項 CF）或輕型石墨材料（選項 CF-GRA）。對于電暈關鍵應用，散熱片也可以由非導電高性能陶瓷制成（選項 CF-CER）。 如果空氣冷卻達到極限，則應用液體冷卻。液體冷卻有兩種方法：間接液體冷卻（選項 ILC）和直接液體冷卻（選項 DLC）。間接液體冷卻具有中等冷卻效率，專為簡單 導電和非導電冷卻劑，例如自來水或去離子水。更高效且更適合高頻運行的是直接液體冷卻（選項 DLC），它使用全氟聚醚 （PFPE）、全氟化碳 （PFC） 或氫氟醚 （HFE） 作為非導電冷卻劑?？筛鶕筇峁┚哂袉为氹姎夂蜋C械修改的定制開關。請咨詢 BEHLKE 或發送技術咨詢。

二、Behlke 開關的特點

經營電壓從 500 V 到 200 kV

電流從 15 到 16,000 安培 （pk）

上升時間低至 0.8 ns（類型 取決于）

傳播延遲時間短，抖動低

連續工作頻率高達 3 MHz爆裂頻率。

高達 200 kVDC 的安全電流隔離

通過簡單的 TTL 信號 （3-6V） 輕松控制

有源輸入濾波器可實現出色的 EMC 性能

帶快速熱觸發器的安全電路

所有開關均可用于直流和交流

高度可靠、穩定。

三、產品介紹

晶閘管（可控硅）與經典的盤式晶閘管開關不同，dv/dt 和 di/dt 非常有限 功能，快速 BEHLKE 晶閘管開關模塊由 大量較小的晶閘管模具（類型取決于多達 1000 個 單個晶閘管），以并聯和串聯方式連接，因此 極端 DV/DT 和 DI/DT 被有效地分成非臨界值，用于單個晶閘管。每個晶閘管都是由自己的 高度同步和隔離的柵極驅動器。這使得一個非常短的門可以布線，并避免了經典中已知的危險熱點 晶閘管開關設計。BEHLKE 晶閘管開關可安全作物理上可能的 DI/DT 和 DV/DT 速率下，以及盡可能高的峰值電流，而壽命沒有任何可測量的下降期望。BEHLKE 晶閘管開關是真正的柵極控制開關，不會 從負載電路中汲取發射能量。這允許一個安全的 從接近 0 V（提供足夠的咬接電流）切換到 最大電壓，沒有任何限制。

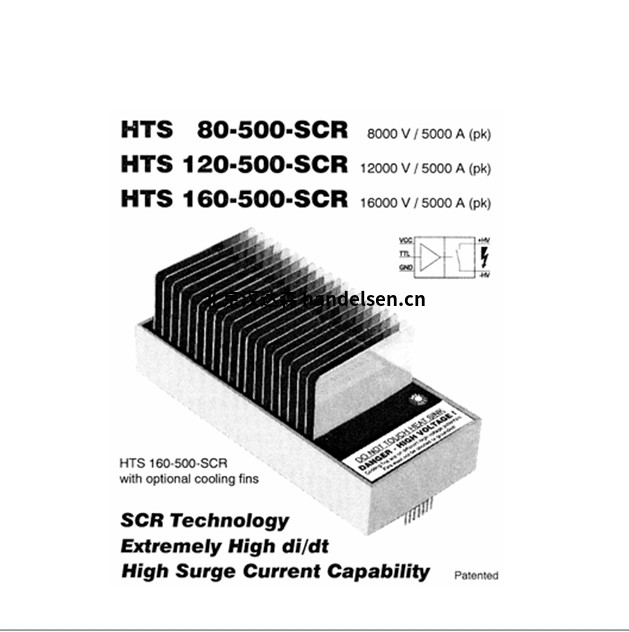

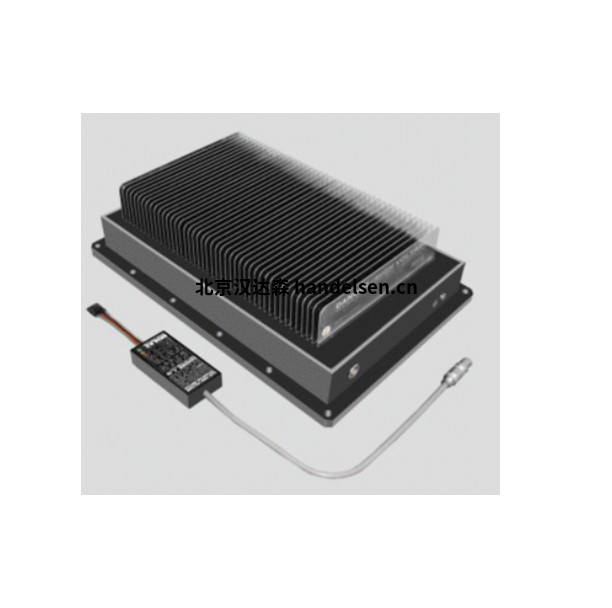

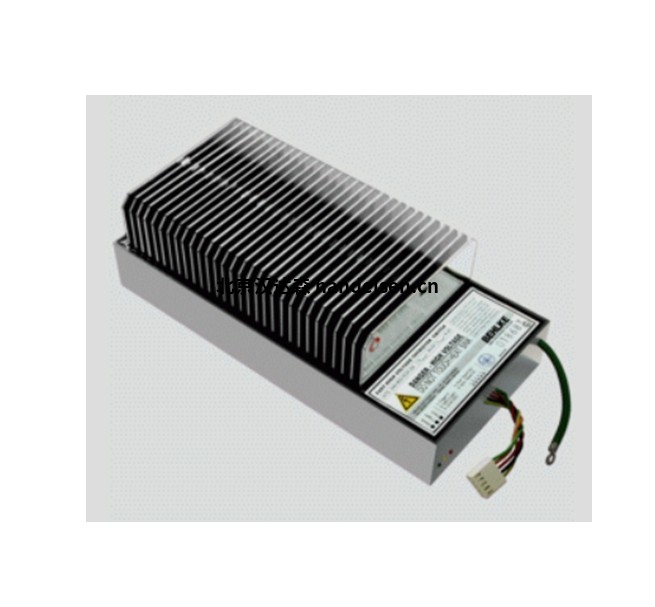

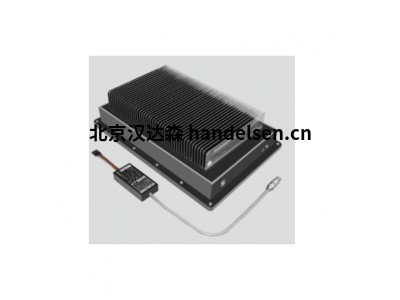

四、HTS60-1000-SCR  參數

同步 用于并聯的 I/O

電壓[kv] 6

峰值電流[AJ]10000

峰值功率[MW]60

導通時間[us]35…∞

外殼尺寸[mm3]約122 x 64 x 31
