Witels Albert 鋼絲矯直機 設計用于處理電線、管材、帶材



Witels Albert 專門生產線材矯直機、管材矯直機、鋼絲和管材送料機和驅動裝置、導線和預成型機，用于鋼絲、管材、帶材和扁線、電纜、鋼絲繩和型材形狀。工廠的產品由德國Witels Albert Germany按照德國的創新，精度和質量傳統設計和生產





德國WITELS-ALBERT的產品包括鋼絲矯直輥和導輥、類似設計的管材矯直輥以及帶材和扁鋼絲矯直輥旨在實現最長的使用壽命。電纜矯直輥、鋼絲繩矯直輥和型材矯直輥也可用于廣泛的制造應用。由厚壁外圈制成，矯直輥和導輥在切割定制尺寸的凹槽后保持其強度。矯直輥和導輥的尺寸從外徑 4 – 250mm 不等，采用各種材料和涂層制成。還提供快速、無工具的換輥系統



管材矯直機具有增加的輥距配置，可生產均勻的直管和管材，減少管材的加工。此外，獨特的 U 型槽滾輪可減少產品打標和變形。該裝置有 3 至 14 個卷筒，采用單平面或雙平面布置，處理管徑可達 60 毫米。





送絲機和類似設計的管式送料機、帶狀和扁平送絲機、電纜送料機、鋼絲繩送料機和型材形狀送料機，可處理直徑為 .6mm 至 40 mm 以上或寬度為 80mm 的材料。許多型號可用于處理精密管材、淬硬鋼以及介于兩者之間的所有材料





Witels Albert  線材矯直機 產品介紹

新型模塊化矯直機

快速關閉矯直機

重型矯直機

帶鋼矯直機

精密矯直機

管材、電纜和特種矯直機

控制管路或管直機

半自動調節矯直機





Witels Albert 鋼絲矯直機和類似設計的管材矯直機經過專門設計，可節省設置時間、減少原材料廢料、減少停機時間，并每次都能生產出一致的最終產品。工廠最受歡迎的直線機位于ER產品線中，而工廠最受歡迎的直線矯直機選項是快速關閉/快速打開功能。



Witels Albert 矯直機設計用于處理電線、管材、帶材和扁線、電纜、鋼絲繩和型材形狀，具有以下特點：



能夠處理直徑達40mm的材料

各種卷筒，數量從 3 到 14 個

輥子布置包括單平面、雙平面等

固定、部分可調和可單獨調節的輥子

用于高速、高溫、高負載或磨蝕應用的套筒滾輪

長壽命矯直輥，符合Witels Albert規格



為了便于購買，工廠提供各種直線矯直器配件，以便于設置和設置的“可重復性”。例如：快速打開/關閉選項、滾輪位置指示器、鎖定桿、入口/出口導向輪、導向模具、千分尺調節、防護裝置和 Witels Albert 專有軟件包，允許自動或半自動定位滾輪和其他組件。



此外，工廠廣泛的原材料處理產品包括：管直機、導絲器和導管器、送管機和送絲機或驅動裝置、電纜矯直機、帶材和扁鋼絲矯直機、定制進料機、矯直輥、預制棒頭、用于高速和高溫應用的套筒輥、計算機化鋼絲矯直機和管直機調整系統， 和Witels Albert專有軟件包，允許自動或半自動定位滾筒和其他組件。

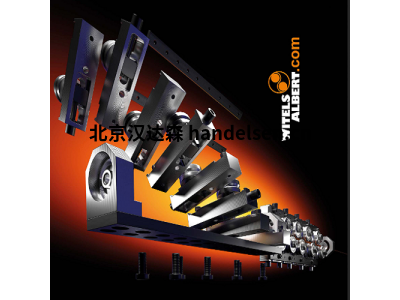

SM 模塊化直線機系列



SM系列矯直模塊代表了矯直機產品的精髓。它們被減少到絕對最低限度，就像來自丹麥的世界著名玩具積木一樣



WITELS-ALBERT GmbH 和 Witels Albert USA 的靈感來自工廠北部鄰國丹麥的非常受歡迎的玩具積木，這些玩具積木幾代人以來一直是巧妙設計的模塊化系統的一部分，通過以下方式將離散化的基本理念轉移到矯直機和矯直系統的設計、制造和使用中：



使用矯直模塊SM系列的概念設計。未來的矯直機和矯直系統的磚是SM系列的新型矯直模塊，在每個細節上都進行了優化。



這種優化伴隨著項目規劃、設計，特別是關注由現代數控機床生產模塊主體，無需人員雇傭，以及在短時間內組裝矯直模塊、矯直機和矯直系統。項目規劃的計算結果確定了設計的約束規范，這些規范側重于單個零件數量的簡單性和最小化。這就是為什么SM系列矯直模塊代表了矯直機產品的精髓。它們被減少到絕對最低限度，就像來自丹麥的世界著名玩具積木一樣。大多數著名設計師都遵循簡約的設計理念。工廠幾個月來的努力結果也很簡單，但仍然提供了令人印象深刻的多樣性和巨大的可能性。每種尺寸僅使用一種類型的模塊用于矯直機或矯直系統。矯直模塊的人工和快速批量生產確保了客戶的良好可用性和價格。





DRS 系列矯直機



DRS 型號的特點是在一個高精度主體中集成了兩種不同的矯直尺寸范圍。輥徑和矯直輥之間的距離已針對每個尺寸范圍進行了單獨優化，以適應不同的線材尺寸范圍。





DRS 型號的特點是在一個高精度主體中集成了兩種不同的矯直尺寸范圍。輥徑和矯直輥之間的距離已針對每個尺寸范圍進行了單獨優化，以適應不同的線材尺寸范圍。



該矯直機秉承德國的高品質傳統，適用于各種應用，可提供單平面、雙平面或多個平面，并可輕松添加連接底座，并允許從矯直器一側旋轉到另一側。這種高質量和堅固的設計適用于四種不同尺寸的外徑近0.3mm至7mm的材料。



DRS 型號具有全輥可調性，可實現更好的矯直效果。該型號每單元有 7 卷可供選擇，并利用快速打開凸輪輕松串起材料。這最常用于電線應用，但也可用于管道、電纜和其他材料。



工廠使用最高質量的滾子軸承和V形槽是標準配置，但可根據客戶要求提供其他型材。工廠為特定應用提供多種輥型可能性，以滿足獨特的需求，包括帶外圈的套筒輥，采用不同材料，如不銹鋼、PET 塑料和硬化鋼。有很多可用的選項;其中更有價值的是數字滾輪位置指示器，可大大減少設置時間





DRS 系列矯直機規格型號

DRS 7 - 0,9

DRS 7 -1,5

DRS 7 - 5,0

DRS 7 - 7,0











DW 系列矯直機



DW型號專為遇到高速和高負載的苛刻應用而設計，并按照德國的高質量傳統制造



DW型號專為遇到高速和高負載的苛刻應用而設計，并按照德國的高質量傳統制造。



該矯直機適用于包括輪胎簾子布制造在內的各種應用，并提供單平面、雙平面或多個平面，并帶有易于添加的底板。這種高質量和堅固的設計適用于四種不同尺寸的外徑近0mm至1.5mm的材料。



DW型號具有獨特的滾子盒功能，其中滾子功能和滾子軸承是分離的，以獲得出色的矯直效果和較長的軋輥壽命。



該型號每單位有 13 卷可供選擇，并采用剪刀式快速打開機構，可簡化材料的串起。它最常用于電線應用，但也可用于管道、電纜和其他材料。



Witels Albert 使用最高質量的滾子軸承，硬化套筒和 V 形槽是標準配置，其他型材可根據客戶要求提供。工廠為特定應用提供多種輥型可能性，以滿足獨特的需求，包括不同材料的套筒輥。有許多選項可供選擇，其中更有價值的是數字滾輪位置指示器，可大大減少設置時間。







DW 系列矯直機規格型號

TYPE

DW 14 - 0,4

DW 14 - 0,5

DW 14 - 0,8

DW 14 -1,5







ER 型矯直機



ER型號是迄今為止工廠系列中，使用最多的型號類型，與其他制造商的型號相似 - 但是，以德國的高品質傳統制造。該矯直器可用于各種應用，并提供單平面、雙平面或多個平面，并帶有易于添加的可調節連接支架





ER型號具有最常見的設置，即材料一側的一排輥固定，而另一側的輥子可調節以獲得最佳矯直效果。該型號每單位可捆 5 到 13 卷，以奇數增量提供，并利用快速打開凸輪輕松串起材料。



這種矯直器最常用于電線應用，但也可用于管道、電纜和其他材料。



工廠使用最高質量的滾子軸承;V形凹槽是標準配置。其他配置文件可根據客戶要求提供。工廠為特定應用提供多種輥型可能性，以滿足獨特的需求;包括帶外圈的套筒輥，采用不同材料，如不銹鋼、PET 塑料和硬化鋼。有許多選項可供選擇，其中更有價值的是數字滾輪位置指示器，可大大減少設置時間。



ER 系列5輥矯直機

7輥矯直機

9輥矯直機

11輥矯直機

13輥矯直機



有關Witels Albert  ER 系列矯直機的具體參數信息請聯系漢達森負責人 劉超
