SMW-AUTOBLOK 中實動力卡盤AN-D系列
意大利SMW-AUTOBLOK車削系列
SMW-AUTOBLOK的綜合車削樣本，是專用于車床旋轉類工件夾持，無論是手動卡盤還是自動卡盤，品種極其廣泛，規格涵蓋范圍大。
| 劉超 QQ：2865543976 手機：18510241215 電話：010-64714988-174 傳真：010-84786709-667 郵件：sales21@handelsen.cn |
 |
 |

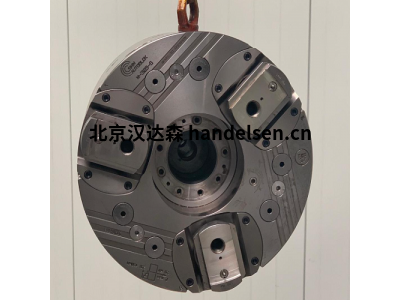

中實動力卡盤AN-D系列，公制齒AN-M
高精度全密封動力卡盤 Ø 125 - 400 mm適用于立式機床，用于夾緊零件
AN-D: 英制齒基爪 (1/16” x 90°, 3/32“ x 90°)
AN-M: 公制齒基爪 (1.5 mm x 60°)
(適用于日本卡爪)
技術特點
技術特點 技術特點
• 夾緊力通過斜楔機構傳遞
• 密封防鐵屑
• 卡盤經過表面淬火處理，保證了更高的精度和更長的使用壽命
標準配置 標準配置 訂貨實例
2, 3 或 4 爪卡盤 三爪卡盤 AN-D210/A6
1 套T型塊和螺釘 二爪卡盤AD-M250/220
1 套軟爪 安裝螺釘
AN-C系列鍵槽型 高精度動力卡盤
應用/客戶利益 客戶利益
• 用于夾緊零件
• 適用于立式機床
• 鍵槽型基爪用于超重或超高的特殊形狀卡爪
AN-C: 鍵槽型基爪 (美國標準）
技術特點 技術特點
• 夾緊力通過斜楔機構傳遞
• 卡盤體經過表面淬火處理保證了更高的精度和更長的壽命
SIN-S系列中實回轉油缸
產品特點工作壓力可達70bar，中心的通孔用于輸送介質， 行程控制通過接近開關或 行程控制通過接近開關或LPS4.0
技術特點 • 壓力范圍7-70bar • 水平或垂直安裝 • 帶螺紋旋轉接頭的中心冷卻液、油、氣體通孔 • 安全閥及卸壓閥 • 從后面或前面安裝 • 通過接近開關或者LPS進行行程控制 • 液壓系統過濾精度要求10 µm • 液壓油 HM32 ISO 3448
SLU-X系列中心架用于車削和磨削
SLU系列
自定心中心架
基本系列
大夾持范圍
通過接近開關監測中心架的打開/關閉
手臂經過硬化
下載 PDF 文件
SLU-A系列
自定心中心架
基本系列
上臂大張角
監測中心架位置的打開/關閉
手臂經過硬化
